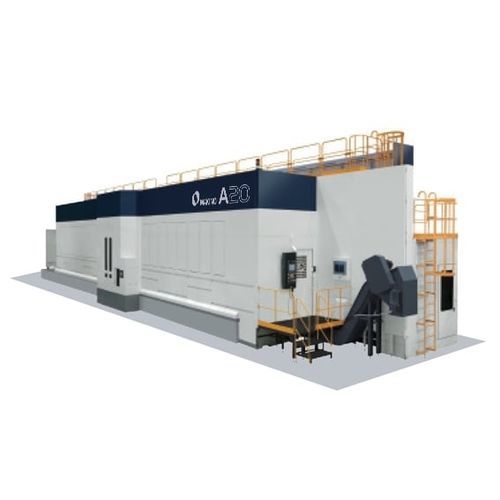

Обрабатывающий центр ЧПУ 5 осей MAG A12-MAG A20.H

горизонтальныйдля алюминия120 инструментов

Обзор
MAG A12‑MAG A20.H — это 5-осевой горизонтальный обрабатывающий центр, разработанный для высокопродуктивной аэрокосмической обработки крупных сложных монолитных алюминиевых деталей. По сравнению с более мелкими моделями MAG он обеспечивает увеличенные перемещения и большую грузоподъёмность палеты, сочетая высокооборотную мощную шпиндельную группу с быстрой динамикой осей для максимизации съёма металла.

Ключевые особенности

• Шпиндель 33 000 об/мин, 130 кВт для высоких скоростей съёма материала
• Увеличенные перемещения X/Y/Z и крупная палета для обработки больших авиационных компонентов
• Компактный шпиндель и короткая точка поворота для доступа к заготовке с пяти сторон, что уменьшает переналадку
• Высокие скорости перемещений и подачи для максимизации времени резания шпинделя
• Готовность к автоматизации: интеграция с автоматическими системами передачи и хранения палет для длительной безнадзорной работы (опции доступны)

Технические характеристики

• Палета: до 20 000 x 2 300 мм
• Ходы X/Y/Z: до 20 200 / 2 500 / 650 мм
• Ось A: 220° (-110° до +110°)
• Ось C: 360°
• Частота шпинделя: 33 000 об/мин
• Мощность шпинделя: 130 кВт
• Ход быстро (X/Y/Z): 65 000 мм/мин
• Подача резания (X/Y/Z): 65 000 мм/мин
• Максимальный рабочий объем: до 20 000 x 2 300 x 500 мм (с ограничениями)
• Максимальная грузоподъёмность: до 10 500 кг
• Вместимость ATC: 120 инструментов
• Инструмент-к-инструменту: 13 с
• Chip-to-chip: 20 с
• Макс. длина инструмента (HSK): 305 мм
• Макс. диаметр инструмента: 100 мм
• Макс. вес инструмента: 8 кг

Примечания
Платформа MAG A Series ориентирована на быстрое прецизионное контурирование: сочетание скорости и мощности шпинделя с высокой динамикой осей позволяет максимально увеличить производительное время резания и сократить переналадки и вариативность процесса.

Характеристики (сводка)

• Размеры палеты: до 20 000 x 2 300 мм
• Ходы осей: X до 20 200 мм; Y до 2 500 мм; Z до 650 мм
• Ход A-оси: 220° (-110° до +110°)
• Ход C-оси: 360°
• Шпиндель: 33 000 об/мин, 130 кВт
• Быстрый ход / подача резания: 65 000 мм/мин (X/Y/Z)
• Рабочий объём: до 20 000 x 2 300 x 500 мм
• Макс. грузоподъёмность: 10 500 кг
• Вместимость ATC: 120 инструментов; инструмент-ко-инструменту 13 с; chip-to-chip 20 с
• Макс. длина инструмента (HSK): 305 мм; диаметр: 100 мм; вес: 8 кг
