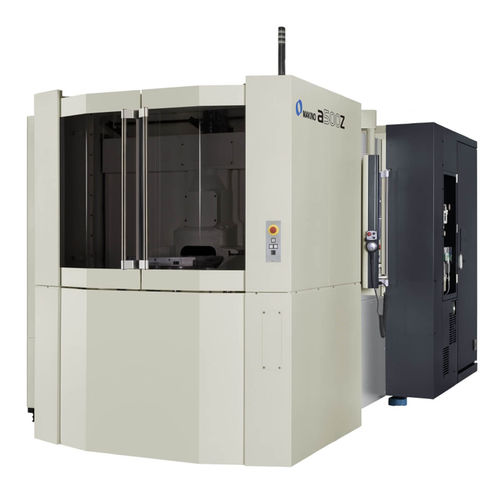

Обрабатывающий центр ЧПУ 5 осей a500Z

горизонтальныйс поворотным столомBT 40

Компания Makino рада представить новейшее пополнение в семействе высокопроизводительных горизонтальных обрабатывающих центров - пятиосевой станок a500Z. Этот универсальный станок опирается на ведущие в отрасли характеристики и надежность наших четырехкоординатных обрабатывающих центров серии nx, добавляя полностью интегрированную на заводе комбинацию четвертой и пятой осей "Z-типа" для решения современных задач с более сложной геометрией деталей при минимальном количестве установок заготовок и операций обработки. Уникальная кинематическая схема a500Z минимизирует длину пути силы как через шпиндель, так и через заготовку, эффективно передавая как режущие нагрузки, так и реактивные силы на трехточечную выровненную станину станка, максимизируя как скорость съема металла, так и срок службы скоропортящегося инструмента благодаря непревзойденной жесткости системы. На станке a500Z можно обрабатывать заготовки высотой до Ø24,8" (Ø630 мм) x 19,9" (500 мм) с весом полезной нагрузки до 880 фунтов (400 кг). Ход по осям X и Y составляет 28,7" (730 мм) и 29,5" (750 мм) соответственно, а ход по оси Z - от 19,7" до 27,6" (500 мм - 700 мм), в зависимости от расположения поворотных осей. Оба поворотных стола имеют прямой привод с неограниченным движением на 360° по оси B и на 180° по инновационной оси C. Это обеспечивает полный диапазон позиционирования заготовок: от горизонтального расположения верхней части поддона относительно центральной линии шпинделя до параллельного расположения центральной линии шпинделя или в любом промежутке между этими двумя крайними положениями.
