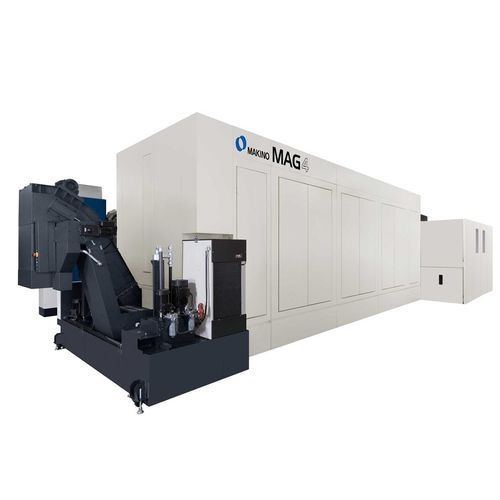

Обрабатывающий центр ЧПУ 5 осей MAG4

горизонтальныйдля алюминия120 инструментов

Обзор продукта
MAG4 — 5-осевой горизонтальный обрабатывающий центр, разработанный для высокопроизводительной авиационной обработки крупных сложных монолитных алюминиевых конструкций. По сравнению с моделями MAG3 он имеет увеличенные ходы по X и Y и большую паллету, обеспечивая доступ с пяти сторон для крупных конструктивных элементов, таких как нервюры крыла. MAG4 оснащён шпинделем 33 000 об/мин и мощностью 130 кВт с быстрой разгонной характеристикой и подачей СОЖ через шпиндель для максимизации съёма материала.

Ключевые характеристики

• Шпиндель 33 000 об/мин в сочетании с 130 кВт для высокой производительности съёма материала.
• Увеличенные ходы X и Y и большая паллета для обработки крупных авиационных конструкций.
• Компактный шпиндель и короткая точка вращения для превосходного доступа с пяти сторон и сокращения наладок.
• Высокие скорости перемещения и подачи для максимизации рабочего времени шпинделя в резании.
• Подача СОЖ через шпиндель с поддержкой высокого давления для высокопроизводительных режимов резания.
• Автоматическая смена инструмента (ATC) с опциями большой ёмкости (120 стандартно, 180 опционально).

Совместимость / Интеграция
Совместим с автоматическими системами перемещения и хранения паллет Makino MMC2. MAG4 может быть сконфигурирован для длительной безнадзорной работы и интегрирован в высокопроизводительные авиационные производственные цепочки, поддерживая автоматизацию паллет и планируемое lights-out производство.

Характеристики / Технические спецификации

• Паллет: 3 500 x 2 000 мм (137,8" x 78,7").
• Ходы (метрические): X: 4 000 мм, Y: 2 200 мм, Z: 800 мм.
• Ходы (имперские): X: 157,5", Y: 86,6", Z: 31,5".
• Ось A: ±110°.
• Ось C: 360°.
• Скорость и мощность шпинделя: 33 000 об/мин – 130 кВт (174 HP).
• Ходовая скорость (метрическая): X: 62,7 м/мин, Y: 50,0 м/мин, Z: 60,0 м/мин.
• Ходовая скорость (имперская): X: 2 468 ipm, Y: 1 968 ipm, Z: 2 362 ipm.
• Подача резания (метрическая): 50,0 м/мин.
• Подача резания (имперская): 1 968 ipm.
• Максимальный обрабатываемый деталь (метрическая): 4 000 x 2 000 x 700 мм.
• Максимальный обрабатываемый деталь (имперская): 157,5" x 78,7" x 27,6".
• Максимальная грузоподъёмность: 4 000 кг (8 818 lbs).
• Ёмкость ATC: 120 (опционально 180).
• Макс. диаметр инструмента: 100 мм (3,9").
• Макс. вес инструмента: 8 кг (17,6 lbs).
• Опциональная ёмкость ATC: Да.
• Подача СОЖ через шпиндель: 1,5 MPa (217 psi).
