Обрабатывающий центр ЧПУ 5 осей MAG A8
горизонтальныйдля алюминия120 инструментов

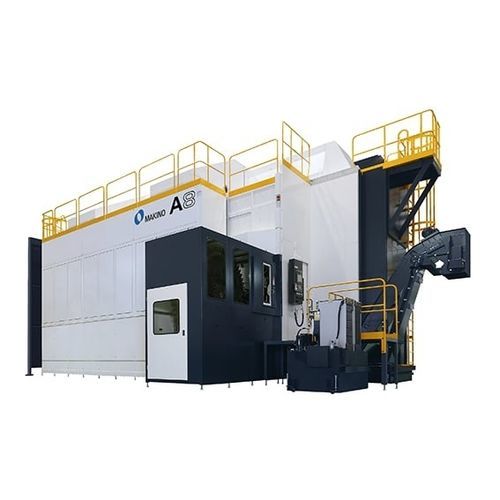

Обрабатывающий центр ЧПУ 5 осей - MAG A8 - MAKINO Milling Machine - горизонтальный / для алюминия / 120 инструментов
Обрабатывающий центр ЧПУ 5 осей - MAG A8 - MAKINO Milling Machine - горизонтальный / для алюминия / 120 инструментов
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Количество осей
5 осей
Направление шпинделя
горизонтальный
Обрабатываемое вещество
для алюминия
Количество инструментов
120 инструментов
Применение
для авиационно-космической промышленности, для крупногабаритных деталей
Другие характеристики
с высокой производительностью, высокая мощность, высокоскоростной
Ход Х

8 200 mm
(322,83 in)

Ход Y

2 200 mm
(86,61 in)

Ход Z

650 mm
(25,59 in)

Скорость вращения

33 000 rpm
(207 345 rad.min-1)

Скорость подачи по оси X

65 000 mm/min
(42,65 in/s)

Скорость подачи по оси Y

65 000 mm/min
(42,65 in/s)

Скорость подачи по оси Z

65 000 mm/min
(42,65 in/s)

Грузоподъемность стола

5 000 kg
(11 023 lb)

Вес инструментов (макс)

8 kg
(17,6 lb)

Время смены инструмента

13 s

Описание

Обзор
MAG A8 — это 5-осевой горизонтальный обрабатывающий центр, разработанный для высокопроизводительной авиационно-космической обработки больших сложных монолитных деталей из алюминия. Благодаря увеличенным ходам и крупному паллету MAG A8 сочетает высокоскоростную мощную шпиндель с высокими скоростями перемещения для максимального снятия металла и сокращения циклов обработки. Станок может быть интегрирован с автоматическими системами транспортировки и хранения паллет для длительной бесперебойной работы без оператора.

Ключевые особенности
  • Шпиндель 33,000 rpm с мощностью 130 кВт для очень высокой скорости снятия металла
  • Большой паллет (8,000 x 2,000 mm) и увеличенные ходы X/Y/Z для размещения крупногабаритных монолитных авиационных деталей
  • Компактная конструкция шпинделя и короткая точка поворота для доступа к детали с пяти сторон, минимизируя переналадки
  • Опциональная интеграция с автоматическими системами транспортировки и хранения паллет для продолжительной беспилотной эксплуатации
  • Высокие скорости холостого хода и подачи при резании (65,000 mm/min) для максимального времени шпинделя врезе
  • Автоматическая смена инструмента на 120 позиций (ATC) для поддержки длительных производственных серий

Применения
  • Высокопроизводительная авиационно-космическая обработка сложных монолитных деталей из алюминия

Технические характеристики
  • Паллет: 8,000 x 2,000 mm
  • Ходы X / Y / Z: X: 8,200 mm; Y: 2,200 mm; Z: 650 mm
  • Ось A: 220° (-110° до +110°)
  • Ось C: 360°
  • Частота вращения шпинделя: 33,000 rpm
  • Мощность шпинделя: 130 кВт
  • Ход в быстром режиме (X, Y, Z): 65,000 mm/min
  • Подача при резании (X, Y, Z): 65,000 mm/min
  • Максимальная заготовка: 8,000 mm x 2,200 mm x 500 mm (с ограничениями)
  • Максимальная полезная нагрузка: 5,000 kg
  • Емкость ATC: 120 инструментов
  • Время инструмент-инструмент: 13 s
  • Время стружка-стружка: 20 s
  • Макс. длина инструмента (HSK): 305 mm
  • Макс. диаметр инструмента: 100 mm
  • Макс. вес инструмента: 8 kg
