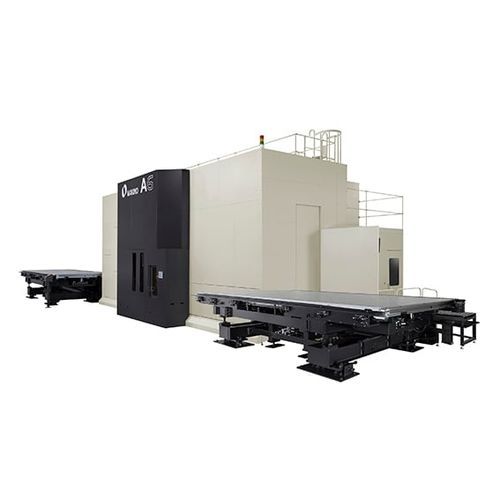

Обрабатывающий центр ЧПУ 5 осей MAG A6

горизонтальныйдля алюминия120 инструментов

Обзор
5-осевой горизонтальный обрабатывающий центр MAG A6 специально разработан для высокопроизводительной авиационно-космической обработки крупных сложных монолитных алюминиевых деталей. По сравнению с более мелкими машинами семейства MAG MAG A6 имеет увеличенные ходовые перемещения и размер палеты, сочетая высокоскоростной высокомощный шпиндель и быстрые перемещения станка для максимизации мощности снятия металла.

Ключевые особенности

• Создан для авиационно-космической обработки больших сложных монолитных алюминиевых деталей
• Шпиндель 33 000 об/мин – 130 кВт для высокой скорости снятия металла
• Компактный шпиндель и короткая точка поворота обеспечивают доступ к пяти граням детали, минимизируя наладки и вариации процесса
• Может быть интегрирован с автоматической системой транспортировки и хранения палет для длительной беспереботной работы

Технические характеристики (метрические)
Ось A: 220° (-110° ~ +110°)
Ось C: 360°
Обороты шпинделя: 33,000 rpm
Ход по быстрым перемещениям: 65,000 mm/min (X, Y, Z)
Скорость резания: 65,000 mm/min (X, Y, Z)
Макс. деталь: 6,000 mm x 2,200 mm x 500 mm (с ограничениями)
Макс. полезная нагрузка: 5,000 kg
Вместимость ATC: 120
Инструмент в инструмент: 13 sec
От стружки до стружки: 20 sec
Макс. длина инструмента HSK: 305 mm
Макс. диаметр инструмента: 100 mm
Макс. вес инструмента: 8 kg

Технические характеристики (имперские)
Палета: 236.0" x 78.7"
Оси (пример ходов): X: 244.1" Y: 86.6" Z: 25.6"
Ось A: 220° (-110° ~ +110°)
Ось C: 360°
Обороты шпинделя: 33,000 rpm
Ход по быстрым перемещениям: 5,560 IPM (X, Y, Z)
Скорость резания: 5,560 IPM (X, Y, Z)
Макс. деталь: 236" x 86.6" x 19.7" (с ограничениями)
Макс. полезная нагрузка: 11,000 lbs
Вместимость ATC: 120
Инструмент в инструмент: 13 sec
От стружки до стружки: 20 sec
Макс. длина инструмента HSK: 12.0"
Макс. диаметр инструмента: 3.9"
Макс. вес инструмента: 17.6 lbs

Примечания
Платформа станка спроектирована для обеспечения возможности быстрого и точного контурирования при одновременном максимальном проценте времени шпинделя в резе. Серия MAG делает акцент на высокой скорости и мощности шпинделя в сочетании с кинематикой станка, подходящей для крупногабаритных авиационных применений с высокой интенсивностью снятия металла.
