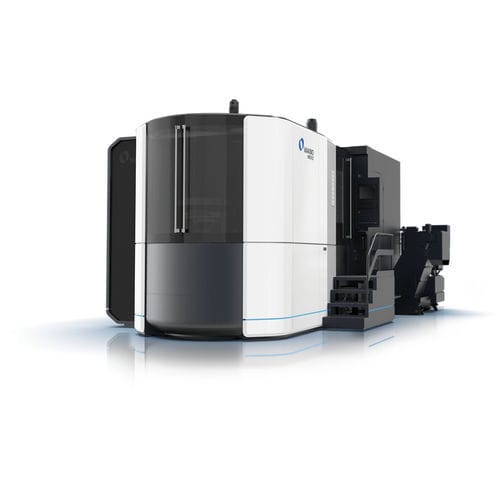

Обрабатывающий центр ЧПУ 5 осей a800Z

горизонтальныйдля авиационно-космической промышленностидля производства

Компания Makino рада представить новейшее пополнение в семействе высокопроизводительных горизонтальных обрабатывающих центров - пятиосевой станок a800Z. Этот универсальный станок опирается на ведущие в отрасли характеристики и надежность наших четырехкоординатных обрабатывающих центров серии nx, добавляя полностью интегрированную пятую ось "Z-типа", которая позволяет решать современные задачи, связанные с более сложной геометрией деталей, при минимальном количестве установок заготовки и операций обработки. Уникальная кинематическая схема станка a800Z минимизирует длину пути силы как через шпиндель, так и через заготовку, эффективно передавая нагрузки резания и реактивные силы на трехточечную выровненную станину станка, максимизируя как скорость съема металла, так и срок службы быстроизнашивающегося инструмента благодаря непревзойденной жесткости системы. На станке a800Z можно обрабатывать заготовки размером до Ø39,4" (Ø1000 мм) x 31,5" (800 мм) высотой, с весом полезной нагрузки до 2200 фунтов (1000 кг). Ход по осям X и Y составляет 50,4" (1 780 мм) и 47,2" (1 200 мм) соответственно, а ход по оси Z - 44,1" - 52,2" (1 120 мм - 1 325 мм) в зависимости от расположения поворотных осей. Оба поворотных стола имеют прямой привод с неограниченным движением на 360° по оси B и на 180° по инновационной оси C. Это обеспечивает полный диапазон позиционирования заготовок: от горизонтального расположения верхней части поддона относительно центральной линии шпинделя до параллельного расположения центральной линии шпинделя или в любом промежутке между этими двумя крайними значениями.
