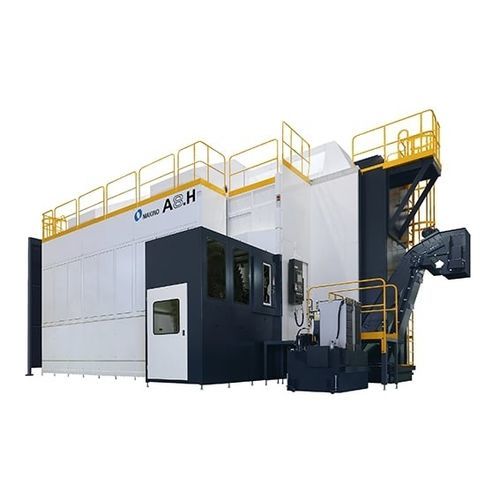

Обрабатывающий центр ЧПУ 5 осей MAG A8.H

горизонтальныйдля алюминия120 инструментов

Обзор
MAG A8.H — горизонтальный 5‑осевой обрабатывающий центр, разработанный для высокопроизводительной авиационной обработки крупных сложных монолитных алюминиевых деталей. По сравнению с более мелкими машинами семейства MAG он имеет увеличенные ходы и размеры паллеты, оснащён высокоскоростным шпинделем 33 000 об/мин и мощностью 130 кВт, а также быстрыми движениями осей для максимального съёма металла. Машина рассчитана на длительную бесперебойную работу в сочетании с автоматическими системами передачи и хранения паллет.

Ключевые характеристики

• Разработан для авиационной обработки крупных сложных монолитных алюминиевых деталей
• Шпиндель 33 000 об/мин, 130 кВт для высокой скорости съёма металла
• Более крупные ходы и размер паллеты по сравнению с меньшими моделями MAG
• Высокие скорости перемещения и подачи для максимизации времени резания
• Компактный шпиндель и короткая точка поворота для доступа к пяти граням, снижение наладок и варьирования процесса
• Возможна интеграция с автоматическими системами передачи и хранения паллет для длительной автономной работы

Технические характеристики (выборочно)

• Ось A: 220° (-110° ~ +110°)
• Ось C: 360°
• Скорость шпинделя: 33 000 об/мин
• Мощность шпинделя: 130 кВт
• Быстрое перемещение (X, Y, Z): 65 000 mm/min (5 560 IPM)
• Подача при резании (X, Y, Z): 65 000 mm/min (5 560 IPM)
• Размер паллеты: 8 000 × 2 300 mm (315.0 in × 90.6 in)
• Ходы X × Y × Z: 8 200 mm × 2 500 mm × 650 mm (322.8 in × 98.4 in × 25.6 in)
• Макс. деталь: 8 000 mm × 2 500 mm × 500 mm (с ограничениями)
• Макс. полезная нагрузка: 5 000 kg (11 000 lbs)
• Вместимость ATC: 120 инструментов
• Время инструмент→инструмент: 13 с
• Время чип→чип: 20 с
• Макс. длина инструмента (HSK): 305 mm (12.0 in)
• Макс. диаметр инструмента: 100 mm (3.9 in)
• Макс. вес инструмента: 8 kg (17.6 lbs)
