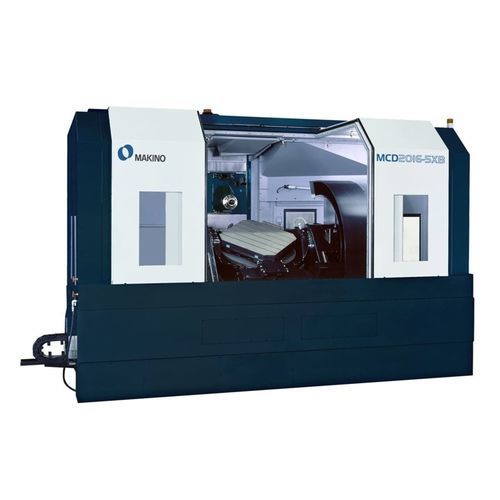

Обрабатывающий центр ЧПУ 5 осей MCD2016-5XB

горизонтальный60 инструментов120 инструментов

Обзор
MCD2016-5XB — горизонтальный 5-осевой обрабатывающий центр, предназначенный для многосторонней индексации и одновременной 5-осевой обработки крупных заготовок.

Краткое описание
MCD2016-5XB обеспечивает многостороннюю индексацию и одновременное управление 5 осями для высокоскоростной и высокоточной обработки крупных деталей. В стандартной комплектации поставляется шпиндель 6 000 об/мин для тяжелой обработки заготовок диаметром до 2,3 м и с грузоподъемностью до 2 000 кг. Машина использует обратную связь от шкалы 0,1 µm и термические меры стабилизации, включая Makino Thermal Stabilizer (в стандартной комплектации) и опциональную Thermal Chamber, чтобы сохранять точность при длительной непрерывной работе. Оси A и B обеспечивают индексирование с точностью 0,0001 градуса для точной многосторонней обработки и одновременных 5-осевых операций.

Технические характеристики (метрические)
Палета: 1800 X 1000 mm
X: 2000 mm Y: 1600 mm Z: 1300 mm

• A-ось: -110° до +20°
• B-ось: +/-225°
• C-ось: Нет
• Обороты шпинделя: 6 000 об/мин (4K, 8K, 15K, 18K опции)
• Скорость перемещения (быстрая): 16 000 mm/min
• Подача при резке: 16 000 mm/min
• Макс. заготовка: 1100 mm x 2000 mm x 640 mm (с ограничениями)
• Макс. нагрузка: 2 000 kg
• Ёмкость ATC: 30 (60, 99, 120 опции)
• Интервал «инструмент-инструмент»: 18 сек
• Макс. диаметр инструмента: 300 mm
• Макс. вес инструмента: 30 kg

Технические характеристики (имперические)
Палета: 70.9" X 39.4"
X: 78.7" Y: 63.0" Z: 51.2"

• A-ось: -115° до +20°
• B-ось: +/-225°
• C-ось: Нет
• Обороты шпинделя: 6 000 об/мин (4K, 8K, 15K, 18K опции)
• Скорость перемещения (быстрая): 630 IPM
• Подача при резке: 630 IPM
• Макс. заготовка: 43.3" x 78.7" x 25.2" (с ограничениями)
• Макс. нагрузка: 4,400 lbs
• Ёмкость ATC: 30 (60, 99, 120 опции)
• Интервал «инструмент-инструмент»: 18 сек
• Макс. диаметр инструмента: 11.8"
• Макс. вес инструмента: 66.1 lbs

Технические характеристики

• Модель: MCD2016-5XB
• Тип машины: Горизонтальный 5-осевой обрабатывающий центр
• Стандартный шпиндель: 6 000 об/мин (опции 4K, 8K, 15K, 18K)
• Обратная связь шкалы: 0,1 µm
• Термический контроль: Makino Thermal Stabilizer (стандарт) и Thermal Chamber (опция)
• Точность индексирования осей: индексирование 0,0001 градуса на осях A и B
• Вместимость заготовки: до 2,3 м диаметра и грузоподъемностью до 2 000 кг
• ATC: 30 инструментов в стандартной комплектации, опции 60/99/120
• Время смены инструмента: 18 секунд (инструмент-инструмент)
