Обрабатывающий центр ЧПУ 5 осей a900Z
горизонтальный60 инструментовс прямым приводом

Обрабатывающий центр ЧПУ 5 осей - a900Z - MAKINO Milling Machine - горизонтальный / 60 инструментов / с прямым приводом

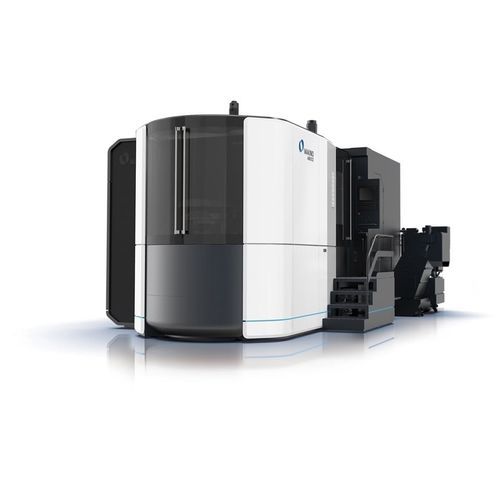

Обрабатывающий центр ЧПУ 5 осей - a900Z - MAKINO Milling Machine - горизонтальный / 60 инструментов / с прямым приводом
Обрабатывающий центр ЧПУ 5 осей - a900Z - MAKINO Milling Machine - горизонтальный / 60 инструментов / с прямым приводом - изображение - 2
Обрабатывающий центр ЧПУ 5 осей - a900Z - MAKINO Milling Machine - горизонтальный / 60 инструментов / с прямым приводом - изображение - 3
Обрабатывающий центр ЧПУ 5 осей - a900Z - MAKINO Milling Machine - горизонтальный / 60 инструментов / с прямым приводом - изображение - 4
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Количество осей
5 осей
Направление шпинделя
горизонтальный
Количество инструментов
60 инструментов
Другие характеристики
с прямым приводом
Ход Х

1 400 mm
(55,12 in)

Ход Y

1 200 mm
(47,24 in)

Ход Z

1 185 mm, 1 265 mm
(46,65 in, 49,8 in)

Скорость вращения

8 000 rpm, 10 000 rpm, 15 000 rpm
(50 265 rad.min-1, 62 832 rad.min-1, 94 248 rad.min-1)

Скорость подачи по оси X

50 000 mm/min
(32,81 in/s)

Скорость подачи по оси Y

50 000 mm/min
(32,81 in/s)

Скорость подачи по оси Z

50 000 mm/min
(32,81 in/s)

Грузоподъемность стола

1 250 kg
(2 756 lb)

Вес инструментов (макс)

30 kg
(66,1 lb)

Время смены инструмента

МИН.: 1,8 s

МАКС.: 1,9 s

Описание

Обзор
Makino a900Z — горизонтальный 5‑осевой обрабатывающий центр с заводским интегрированным Z‑типом пятой оси, предназначенный для обработки сложных геометрий с меньшим количеством наладок. Поддерживает крупные детали до Φ1250×1000 мм и максимальную нагрузку на паллету 1200 кг, обеспечивая высокую производительность съёма металла на жесткой трёхточечной станине.

Сведения о продукте
Кинематическая схема машины минимизирует длины путей передачи сил через шпиндель и заготовку, эффективно передавая силы резания в трёхточечную станину. Такая конструкция максимизирует скорость съёма металла и продлевает срок службы инструментов за счёт высокой жёсткости системы, опираясь на проверенную платформу HMC серии nx.

Ключевые особенности
  • Заводская интеграция Z‑типа пятой оси (возможность 5‑осевой обработки)
  • Спроектировано для сокращения наладочных операций при сложных геометриях
  • Кинематическая конструкция минимизирует пути передачи сил шпиндель/деталь
  • Трёхточечная станина для эффективной передачи сил резания и реактивных сил
  • Высокая жёсткость системы для максимизации съёма металла и ресурса расходных инструментов
  • Построено на проверенной 4‑осевой платформе HMC серии nx

Технические характеристики
  • Бренд: Makino
  • Модель: a900Z
  • Категория: Горизонтальный 5‑осевой обрабатывающий центр
  • Макс. размер детали: Φ1250 × 1000 мм
  • Макс. нагрузка на паллету: 1200 кг
  • Размер паллеты: 800 × 800 мм
  • Ходы (X/Y/Z): 1400 / 1200 / 1185–1265 мм
  • Оси B/C: B 360° / C 180°
  • Шпиндель: BT50 (опция HSK‑A100)
  • Частота вращения шпинделя: 20–10000 min⁻¹ (опции 8000, 15000)
  • Быстрая подача (X/Y/Z): 60000 мм/мин
  • Инструментальный магазин: 60 инструментов (опция 185)
  • Макс. длина/диаметр инструмента: 900 мм / до 356 мм
