Обрабатывающий центр ЧПУ 5 осей MCD2516-5XB
горизонтальный60 инструментов120 инструментов

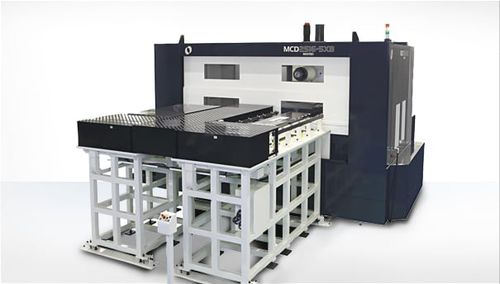

Обрабатывающий центр ЧПУ 5 осей - MCD2516-5XB - MAKINO Milling Machine - горизонтальный / 60 инструментов / 120 инструментов
Обрабатывающий центр ЧПУ 5 осей - MCD2516-5XB - MAKINO Milling Machine - горизонтальный / 60 инструментов / 120 инструментов
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Количество осей
5 осей
Направление шпинделя
горизонтальный
Количество инструментов
30 инструментов, 60 инструментов, 120 инструментов
Применение
для крупногабаритных деталей
Другие характеристики
с высокой скоростью
Ход Х

2 500 mm
(98,43 in)

Ход Y

1 600 mm
(62,99 in)

Ход Z

1 300 mm
(51,18 in)

Скорость вращения

6 000 rpm
(37 699 rad.min-1)

Скорость подачи по оси X

16 000 mm/min
(10,5 in/s)

Скорость подачи по оси Y

16 000 mm/min
(10,5 in/s)

Скорость подачи по оси Z

16 000 mm/min
(10,5 in/s)

Грузоподъемность стола

4 400 lb
(1 996 kg)

Описание

Обзор продукта
MCD2516-5XB — 5-осевой горизонтальный обрабатывающий центр, предназначенный для многосторонней индексной обработки и одновременной 5-осевой обработки крупных сложных деталей для аэрокосмической и промышленной отраслей. Соединяет крупногабаритное закрепление заготовок с высокоточным обратным отсчетом и термостабилизирующими мерами для стабильной точности обработки.

Ключевые особенности
  • Стандартная скорость шпинделя 6 000 об/мин, доступны варианты шпинделей с большей частотой вращения.
  • Возможность обработки крупных заготовок до прибл. 2 700 × 1 600 мм и грузоподъемность около 2 000 кг (≈4 400 lb), в зависимости от конфигурации.
  • Линейная шкала с разрешением 0,1 µm для точного позиционирования.
  • Термостабилизирующие меры, включая Makino Thermal Stabilizer; опциональная термкамера для строгого контроля температуры.
  • Оси A и B с индексированием 0,0001° для высокоточной многосторонней обработки и реализации истинного одновременного 5-осевого управления.
  • Возможность многосторонней индексации для эффективной обработки крупных асимметричных деталей.
  • Емкость ATC: стандарт 30 инструментов (опции: 60, 99, 120).


Габариты / вместимость (выборочно)
Палета: 1800 × 1000 мм
Ходы: X 2500 мм, Y 1600 мм, Z 1300 мм
Макс. заготовка (пример): до 2700 × 1600 мм R (зависит от геометрии; в некоторых конфигурациях указаны ограниченные рабочие объёмы, напр. 2400 × 1100 × 790 мм)
Макс. грузоподъёмность: ≈2000 кг (≈4 400 lb)

Примечания
  • Быстрая подача (метрическая): 16 000 mm/min.
  • Скорость резания (значения на странице): 630 in/min (имперская единица).
  • Макс. диаметр инструмента (имперская запись): 11,81".


Технические характеристики
  • Модель: MCD2516-5XB
  • Класс: 5-осевой горизонтальный обрабатывающий центр
  • Скорость шпинделя: 6 000 об/мин (стандарт)
  • Размер палеты: 1800 × 1000 мм
  • Ходы: X 2500 мм; Y 1600 мм; Z 1300 мм
  • Ось A: 130° (−110° до +20°)
  • Ось B: ±225°
  • Емкость магазина: 30 (опции: 60, 99, 120)
  • Обратная связь и точность: шкала 0,1 µm; индексирование осей A/B 0,0001°
  • Термомеры: Makino Thermal Stabilizer; опциональная термкамера
