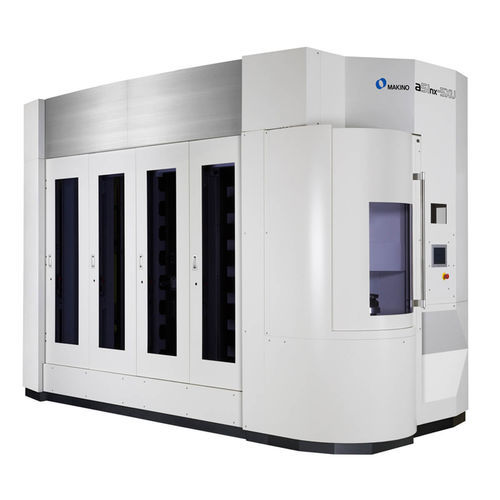

Обрабатывающий центр ЧПУ 5 осей a51nx-5XU

горизонтальныйдля использования в медицинедля авиационно-космической промышленности

Производители медицинских, аэрокосмических, опытных образцов и сложных многогранных деталей давно поняли преимущества пятиосевой обработки. Возможности пятиосевой обработки позволяют повысить производительность и качество просто за счет консолидации операций. Линейные оси X, Y и Z станка a51nx-5XU выполнены на основе тех же многоуровневых колонн, станин и жесткой литой конструкции, что и у лидирующего в отрасли станка a51nx компании Makino. Вращательное движение по осям B и C обеспечивается парой быстродействующих (75 / 150 об/мин) двигателей с прямым приводом. Оба двигателя помещены в цельную литую конструкцию, которая исключает ошибки при укладке и потерю жесткости, характерные для 5-осевых систем "стол на столе". Контурная отливка стола обеспечивает идеальный доступ шпинделя к заготовке. Кабели оси С проложены через брызгозащитный потолок, что обеспечивает надежность и отсутствие стружки. Отличительной особенностью станка a51nx-5XU от других небольших 5-осевых станков является его горизонтальная ориентация и встроенная автоматизация обработки заготовок. Горизонтальная ориентация обеспечивает идеальный отвод стружки. Избежание повторного срезания стружки, особенно при обработке материалов аэрокосмического и медицинского назначения, повышает стойкость инструмента и качество обработки поверхности деталей. Однако загрузка деталей в 5-осевой горизонтальной ориентации может привести к некоторым трудностям при обработке материалов. В станке a51nx-5XU эти проблемы решены благодаря уникальному магазину рабочих поддонов. Каждый станок a51nx-5XU оснащен магазином рабочих поддонов (WPM), аналогичным проверенным временем матричным магазинам инструментов Makino. Стандартный WPM22 вмещает 22 заготовки шириной до ᴓ300 мм и высотой до 300 мм. Опциональный WPM58 вмещает 58 деталей меньшего размера ᴓ200 мм. Детали устанавливаются непосредственно на 50-конические двухконтактные держатели инструмента (BBT50) и хранятся в матрице WPM.
