Обзор продукта

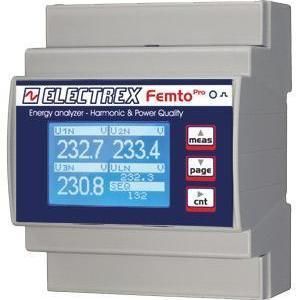

PFA64-1H102-E00 FEMTO PRO D4 — анализатор гармоник и качества электроэнергии для однофазных и трёхфазных систем (до 3 однофазных линий). Обеспечивает точность класса 0.5S и подключается к внешним трансформаторам тока (../5A или ../1A, ТТ не включены). Прибор измеряет THD и TDD по напряжению и току, ток нейтрали, максимальные и минимальные напряжения, максимальный ток и мощность, а также активную энергию по фазам. Выполняет анализ одиночных гармоник в реальном времени до 31-го порядка для трёх фазных напряжений и трёх линейных токов. Встроены определение последовательности фаз и настраиваемые фазовые параметры, графический ЖК-дисплей и индикатор калибровки. Связь через Modbus-RTU по RS485. Прошивка обновляется удалённо и может быть расширена с помощью PUK-кодов. Крепление на DIN-рейку, занимает 4 модуля; клеммы винтовые. Питание 230-240 VAC. Соответствует EN 50470-1 и EN 50470-3.

Ключевые характеристики

• Модель / код: PFA64-1H102-E00
• Семейство продукта: FEMTO PRO D4
• Измерения в одно- и трёхфазных сетях (до 3 однофазных линий)
• Класс точности 0.5S
• Подключение ТТ: ../5A или ../1A (внешние трансформаторы тока требуются)
• Измерения THD и TDD по напряжению и току
• Измерение тока нейтрали, макс/мин напряжения, макс тока и мощности, активная энергия по фазам
• Реальное время: анализ гармоник до 31-го порядка для 3 фазных напряжений и 3 линейных токов
• Определение последовательности фаз и настраиваемые фазовые параметры
• Четыре таймера работы и восемь настраиваемых тревог с поддержкой сложной логики
• Графический ЖК-дисплей и индикатор калибровки
• Связь: Modbus-RTU по RS485
• Прошивка: удалённое обновление и расширение через PUK-коды
• Монтаж: DIN-рейка, 4 модуля; установка через винтовые клеммы
• Питание: 230-240 VAC
• Нормы: EN 50470-1, EN 50470-3

Технические характеристики

• Код продукта: PFA64-1H102-E00
• Коммерческое название: FEMTO PRO D4
• Тип: анализатор гармоник и качества электроэнергии для одно- и трёхфазных систем (до 3 однофазных линий)
• Класс точности: 0.5S
• Вход ТТ: ../5A или ../1A (требуются внешние трансформаторы тока)
• Анализ гармоник: до 31-го порядка в реальном времени
• Показатели качества питания: THD, TDD, ток нейтрали, макс/мин напряжение, макс ток, мощность, активная энергия по фазам
• Функции по фазам: определение последовательности фаз и настраиваемые параметры
• Таймеры: четыре рабочих таймера
• Тревоги: восемь настраиваемых тревог с поддержкой сложных логических условий
• Дисплей: графический ЖК
• Индикатор: LED калибровки
• Связь: Modbus-RTU по RS485
• Прошивка/расширения: удалённое обновление и расширение через PUK-коды
• Монтаж: DIN-рейка, занимает 4 модуля
• Клеммы: винтовые соединения
• Питание: 230-240 VAC
• Соответствие: EN 50470-1, EN 50470-3
