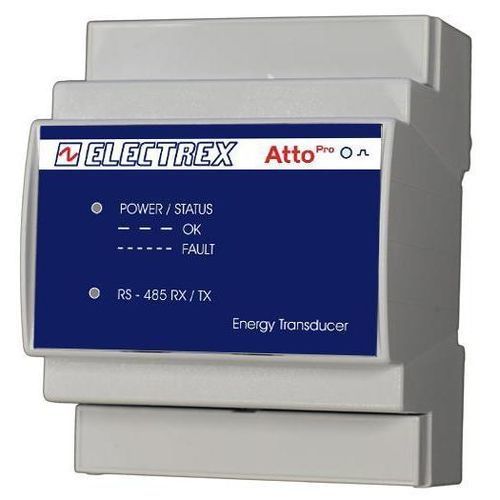

Анализатор для электросети PRA74-EH102-E00 ATTO PRO D4 ECT PLUG

электрическийдля трехфазных электрических сетейдля однофазных электрических сетей

Обзор продукта
Анализатор энергии для одно- и трёхфазных систем (до 3 однофазных линий) класса точности 0,5S. Предназначен для работы с внешними трансформаторами тока ECT (не входят в комплект). Измеряет параметры напряжения и тока, включая THD и TDD, ток нейтрали, максимальное и минимальное напряжение, максимальный ток и мощность, а также активную энергию по фазам. Выполняет анализ одиночных гармоник в реальном времени до 31-го порядка для трёх фазных напряжений и трёх линий тока. Включает обнаружение последовательности фаз, четыре таймера работы и восемь настраиваемых сигнализаций с поддержкой сложной логики. Светодиоды для калибровки энергии, состояния и связи RS485. Связь Modbus-RTU по RS485. Прошивка обновляется удалённо и может быть расширена с помощью PUK-кодов. Крепление на DIN-рейку, 4 модуля; подключение через винтовые клеммы. Питание 230-240 VAC. Соответствует EN 50470-1 и EN 50470-3.

Особенности

• Измерения одно- и трёхфазные (до 3 однофазных линий)
• Класс точности 0,5S
• Поддержка внешних трансформаторов тока ECT (не входят в комплект)
• Измерение THD и TDD для напряжения и тока
• Измерение тока нейтрали
• Мониторинг макс/мин напряжения, макс тока и макс мощности
• Активная энергия по фазам
• Анализ одиночных гармоник до 31-го порядка в реальном времени
• Обнаружение и настройка последовательности фаз
• Четыре рабочих таймера
• Восемь настраиваемых сигнализаций с поддержкой сложной логики
• Светодиодные индикаторы: калибровка (энергия), состояние, связь RS485
• Связь Modbus-RTU по RS485
• Удалённое обновление прошивки и расширение через PUK-коды
• Крепление на DIN-рейку (4 модуля) и подключение через винтовые клеммы
• Питание 230-240 VAC

Технические характеристики

• Семейство моделей: ATTO PRO D4
• Код продукта: PRA74-EH102-E00
• Поддерживаемые конфигурации: однофазные и трёхфазные (до 3 однофазных линий)
• Точность: класс 0,5S
• Трансформаторы тока: требуются внешние ECT (напр. для 100 A: код PFAE000-09)
• Гармоники: анализ одиночных гармоник до 31-го порядка для 3 фазных напряжений и 3 линий тока (в реальном времени)
• Измерения качества питания: THD и TDD для напряжения и тока
• Дополнительные измерения: ток нейтрали, макс/мин напряжение, макс ток, макс мощность, активная энергия по фазам
• Таймеры: 4 рабочих таймера
• Сигнализации: 8 настраиваемых сигнализаций с поддержкой сложной логики
• Индикаторы: калибровка энергии, состояние, связь RS485
• Протокол связи: Modbus-RTU по RS485
• Прошивка: удалённо обновляемая; расширяемая через PUK-коды
• Крепление: DIN-рейка, 4 модуля
• Подключения: винтовые клеммы
• Питание: 230-240 VAC
• Стандарты: EN 50470-1, EN 50470-3
