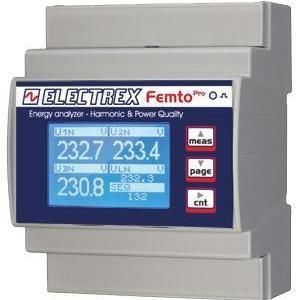

Анализатор для наблюдения PRA64-EB1Z2-EMF FEMTO PRO D4 ECT PLUG

для электросетипромышленныймощности

Обзор продукта
Анализатор энергии по гармоникам и качеству питания для одно- и трехфазных систем (до 3 однофазных линий). Класс точности 0.5S; рассчитан на работу с внешними токовыми трансформаторами ECT (не входят в комплект). Однопорядковый анализ гармоник в реальном времени до 31-го порядка для фазных напряжений и линийных токов. Встроенный регистратор данных, запись событий напряжения (прерывания, провалы, повышения), обнаружение последовательности фаз, 4 таймера и 8 настраиваемых тревог. Графический ЖК-дисплей и индикатор калибровки. Связь Modbus-RTU (RS485) и шина SIO для модулей расширения Milli Pro. Крепление на DIN-рейку, 4 модуля. Питание 230–240 VAC.

Основные функции

• Измерение THD и TDD по напряжению и току
• Измерение тока нейтрали, макс./мин. напряжения, макс. тока и мощности
• Измерение активной энергии по фазам и суммарные счетчики энергии
• Однопорядковый анализ гармоник до 31-го порядка в реальном времени
• Встроенный регистратор данных для гармонических компонентов и статистических значений (среднее/мин/макс)
• Запись событий напряжения: прерывания, sags и swells
• Обнаружение и настройка порядка фаз
• 4 рабочих таймера и 8 настраиваемых тревог с поддержкой сложной логики
• Графический ЖК-дисплей и светодиод калибровки
• Удаленное обновление прошивки через PUK-коды

Технические характеристики

• Код продукта: PRA64-EB1Z2-EMF
• Модель: FEMTO PRO D4
• Тип: Анализатор энергии по гармоникам и качеству питания (одно-/трехфазный, до 3 однофазных линий)
• Класс точности: 0.5S
• Внешние ТТ: ECT требуются (не включены), пример 100 A код PFAE000-09
• Анализ гармоник: однопорядковый до 31-го порядка для 3 фазных напряжений и 3 линейных токов (реальное время)
• Измеряемые параметры: THD, TDD, напряжение, ток, ток нейтрали, мощность, активная энергия, средние/мин/макс значения, частота
• Регистратор данных: гармонические компоненты, суммарные и фазовые счетчики энергии, статистические значения
• Запись событий: прерывания напряжения, sags, swells
• Таймеры и тревоги: 4 таймера; 8 настраиваемых тревог со сложной логикой
• Связь: Modbus-RTU (RS485); SIO шина для модулей Milli Pro I/O и Milli Pro Sensor
• Дисплей: графический ЖК; индикатор: LED калибровки
• Прошивка: обновляемая удаленно и расширяемая через PUK-коды
• Крепление: DIN-рейка, 4 модуля
• Подключения: RJ45 разъемы и съемные клеммы
• Питание: 230–240 VAC
• Стандарты: EN 50470-1, EN 50470-3
