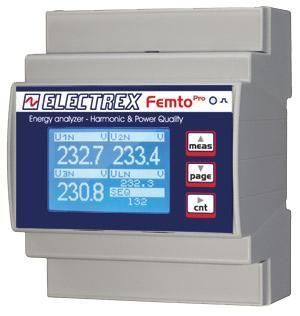

Анализатор для наблюдения PFA64-1H102-E00 PFA64-1H102-E00 FEMTO PRO D4 5A CLAMP

для электросетипромышленныймощности

Наименование продукта
PFA64-1H102-E00 FEMTO PRO D4 клещевой 5A RS485 230-240V

Описание
Компактный анализатор энергии для анализа гармоник и качества питания для одно- и трёхфазных систем (до 3 однофазных линий) с классом точности 0.5S. Предназначен для подключения через токовые клещи (../5A или ../1A; трансформаторы тока не в комплекте). Измеряет THD и TDD по напряжению и току, ток нейтрали, Vmax/Vmin, Imax, Pmax и активную энергию по фазам. Выполняет анализ одиночных гармоник в реальном времени до 31-го порядка для трёх фазных напряжений и трёх линейных токов. Включает обнаружение и настройку последовательности фаз, четыре рабочих таймера и восемь настраиваемых сигнализаций с поддержкой сложной логики. Графический ЖК-дисплей и индикатор калибровки. Связь Modbus-RTU по RS485. Прошивка обновляемая удалённо, расширяемая с помощью PUK-кодов. Крепление на DIN-рейку (4 модуля) с винтовыми клеммами. Питание: 230–240 VAC. Соответствует EN 50470-1 и EN 50470-3.

Ключевые функции

• Анализ гармоник и качества питания до 31-й гармоники (реальное время, одиночная гармоника)
• Измерение THD и TDD по напряжению и току
• Измерение тока нейтрали
• Контроль максимального и минимального напряжения (Vmax/Vmin)
• Контроль максимального тока и мощности (Imax, Pmax)
• Измерение активной энергии по фазам
• Обнаружение и настройка последовательности фаз
• 4 рабочих таймера
• 8 настраиваемых сигнализаций с поддержкой сложной логики
• Графический ЖК-дисплей и индикатор калибровки
• Связь Modbus-RTU по RS485
• Прошивка обновляется удалённо; расширение через PUK-коды
• Крепление на DIN-рейку (4 модуля) с винтовыми клеммами
• Питание: 230–240 VAC

Технические характеристики

• Семейство продукта: FEMTO PRO D4
• Код производителя: PFA64-1H102-E00
• Тип: Анализатор гармоник и качества энергии (одно-/трёхфазный, до 3 однофазных линий)
• Класс точности: 0.5S
• Подключение ТТ: клещевой вариант для ../5A (совместим с ../1A; ТТ не входят в комплект)
• Анализ гармоник: до 31-го порядка (реальное время, одиночная гармоника)
• Измеряемые параметры: THD, TDD, ток нейтрали, Vmax, Vmin, Imax, Pmax, активная энергия по фазам
• Сигнализации: 8 настраиваемых сигнализаций; поддержка сложной логики
• Таймеры: 4
• Дисплей: графический ЖК; индикатор калибровки
• Связь: Modbus-RTU по RS485
• Прошивка: обновляемая удалённо; расширение через PUK-коды
• Крепление: DIN-рейка, 4 модуля; винтовые клеммы
• Питание: 230–240 VAC
• Стандарты: EN 50470-1, EN 50470-3

Применение

• Промышленный мониторинг энергии и управление качеством питания
• Энергетические аудиты и субучёт на коммерческих объектах
• Установки возобновляемой энергетики и мониторинг инверторов
• Электросети, распределительные щиты и диспетчерские
• Диагностика гармоник и предпроверочные испытания на соответствие

Загрузки и документация
Технические паспорта, схемы подключения и инструкции по установке доступны в формате PDF на сайте производителя/дистрибьютора.
