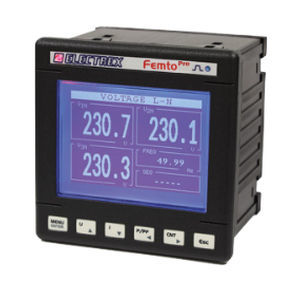

Анализатор сигнала PFA69-FB1Z2-EMF FEMTO PRO 96 F

для наблюдениядля электросетидля трехфазных электрических сетей

Обзор
FEMTO PRO 96 F PFA69-FB1Z2-EMF — анализатор энергии Harmonic & Power Quality для одно-/трехфазных систем (до 3 однофазных линий). Общий класс точности 1 (FEMTO PRO F + гибкие разъемные трансформаторы тока). Предназначен для работы с гибкими разъемными ТТ серии FCTS (в комплект не входят); настраиваемый предел измерения тока до 4000 A.

Измерительные функции

• Измерение THD и TDD для напряжения и тока
• Измерение тока нейтрали
• Фиксация максимального и минимального напряжения
• Фиксация максимального тока и мощности
• Активная энергия по фазам
• Реальное время: анализ отдельных гармоник до 31-го порядка для 3 фазных напряжений и 3 линий тока

Регистрация и управление данными

• Встроенный регистратор данных для хранения 4 гармонических компонент
• Хранение суммарных и пофазных счетчиков энергии
• Запись средних, минимальных и максимальных значений напряжений, токов, мощностей и частоты
• Обнаружение и логирование событий напряжения (обрывы, провалы и выбросы)

Настройка и тревоги

• Определение и настройка порядка фаз
• Четыре временных интервала работы
• 8 настраиваемых тревог, включая сложные логические комбинации

Интерфейсы и интеграция

• Графический ЖК-дисплей
• Светодиод калибровки
• Связь Modbus-RTU по RS485
• Порт SIO Bus для интеграции модулей расширения Milli Pro I/O и Milli Pro sensor (входы/выходы и/или датчики окружающей среды)
• Прошивка обновляемая удаленно

Питание и размеры

• Питание: 230-240 Vac
• Габариты передней панели: 96×96 мм

Соответствие
Соответствует стандартам EN 50470-1 и EN 50470-3.

Характеристики / Технические спецификации

• Код продукта: PFA69-FB1Z2-EMF
• Торговое название: FEMTO PRO 96 F
• Тип: Анализатор Harmonic & Power Quality (одно-/трехфазный, до 3 однофазных линий)
• Общий класс точности: Класс 1 (FEMTO PRO F + гибкие разъемные ТТ)
• Рекомендуемые ТТ: гибкие разъемные трансформаторы серии FCTS (не входят в комплект)
• Настраиваемый предел тока: до 4000 A
• Анализ гармоник: до 31-го порядка
• Регистратор данных: хранение 4 гармонических компонент, счетчики энергии, сред./мин./макс. значения
• События качества сети: разрывы, провалы, выбросы
• Тревоги: до 8 настраиваемых тревог, 4 временных интервала
• Интерфейсы: Modbus-RTU (RS485), порт SIO Bus для модулей расширения
• Дисплей: графический ЖК
• Прошивка: обновление по удаленному доступу
• Габариты панели: 96 × 96 мм
• Питание: 230-240 Vac
• Стандарты: EN 50470-1, EN 50470-3
