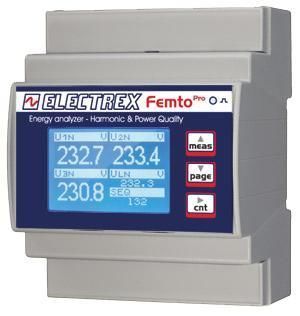

Анализатор для наблюдения PFA64-1B1Z2-EMF FEMTO PRO D4 5A CLAMP

для электросетисети перем. токадля сетей

Обзор продукта
Анализатор энергии гармоник и качества питания для однофазных и трехфазных систем (до 3 однофазных линий) с классом точности 0.5S. Подключение через внешние трансформаторы тока ../5A или ../1A (ТТ не входят в комплект). Измеряет THD и TDD по напряжению и току, ток нейтрали, максимальные и минимальные напряжения, максимальный ток и мощность, а также активную энергию по фазам. Выполняет в реальном времени анализ отдельных гармоник до 31-го порядка для трех фазных напряжений и трех линейных токов.

Функции

• Встроенный регистратор данных для записи четырех гармонических компонентов.
• Счетчики энергии суммарно и по фазам.
• Регистрация средних, минимальных и максимальных значений напряжения, тока, мощности и частоты.
• Запись и хранение событий напряжения (отключения, провалы и повышения) для анализа качества электроэнергии.
• Определение последовательности фаз и настройка направления фаз.
• Четыре рабочих таймера и восемь настраиваемых аварий с поддержкой сложной логики.
• Графический ЖК-дисплей и индикатор калибровки.
• Связь по Modbus-RTU через RS485.
• Порт SIO Bus для интеграции модулей расширения Milli Pro I/O и Milli Pro Sensor (дополнительные входы/выходы и датчики окружающей среды).
• Прошивка обновляется удаленно и может быть расширена с помощью PUK-кодов для будущих улучшений.
• Крепление на DIN-рейку, 4 модуля; подключение через винтовые клеммы.
• Питание: 230–240 VAC.
• Соответствие: EN 50470-1 и EN 50470-3.

Коммерческое наименование
FEMTO PRO D4

Код продукта
PFA64-1B1Z2-EMF

Технические характеристики

• Тип: Анализатор энергии и качества питания Harmonic & Power Quality (одно/трехфазный, до 3 однофазных линий).
• Класс точности: 0.5S.
• Трансформаторы тока: совместим с ../5A или ../1A (ТТ не включены).
• Анализ гармоник: анализ отдельных гармоник до 31-го порядка для 3 фазных напряжений и 3 линейных токов в реальном времени.
• Измерения: THD и TDD по напряжению и току; ток нейтрали; макс/мин напряжение; макс ток и мощность; активная энергия по фазам.
• Регистр данных: записывает 4 гармонических компонента, суммарные и фазные счетчики энергии, средние/мин/макс значения напряжения, тока, мощности и частоты.
• Журнал событий: запись событий напряжения (отключения, провалы, повышения).
• Аварии и таймеры: 4 рабочих таймера; 8 настраиваемых аварий с поддержкой сложной логики.
• Дисплей и индикаторы: графический ЖК-дисплей; индикатор калибровки.
• Интерфейсы: Modbus-RTU по RS485; SIO Bus для модулей расширения.
• Прошивка: обновляемая удаленно и расширяемая через PUK-коды.
• Крепление: DIN-рейка, 4 модуля; винтовые клеммы.
• Питание: 230–240 VAC.
• Стандарты: EN 50470-1, EN 50470-3.
