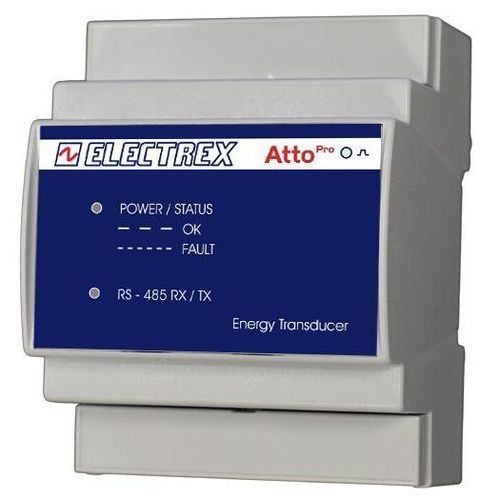

Анализатор для электросети PFA74-10102-E00 ATTO PRO D4 5A CLAMP

мощностинапряженияэнергия

Обзор
Анализатор энергии одно-/трёхфазный (до 3 однофазных линий) с классом точности 0,5S. Подключение через ТТ ../5A или ../1A (трансформаторы тока не входят в комплект). Монтаж на DIN-рейку, 4 модуля. Подключение через винтовые клеммы.

Измерения и функции

• Измеряет THD и TDD по напряжению и току
• Измеряет ток нейтрали
• Измеряет максимальное и минимальное напряжение
• Измеряет максимальный ток и мощность
• Измеряет активную энергию по фазам
• Обнаружение и конфигурация порядка фаз

Сигналы тревоги, таймеры и индикаторы

• Четыре рабочих таймера
• Восемь настраиваемых сигналов тревоги с поддержкой сложных логических условий
• LED калибровки энергии
• Сигнальный LED состояния
• LED для RS485 связи

Связь и прошивка
Связь по Modbus-RTU через RS485. Прошивка обновляется удаленно и может быть расширена с помощью PUK-кодов для будущих обновлений после установки.

Механика и монтаж
Монтаж на DIN-рейку, 4 модуля. Винтовые клеммы для подключения линий питания и управления.

Питание и стандарты
Питание: 230–240 VAC. Соответствует стандартам EN 50470-1 и EN 50470-3.

Характеристики / Технические спецификации

• Тип модели: анализатор энергии одно-/трёхфазный (до 3 однофазных линий)
• Класс точности: 0,5S
• Подключение трансформатора тока (ТТ): ../5A или ../1A (ТТ не входят в комплект)
• Измерения: THD, TDD (напряжение и ток), ток нейтрали, напряжение макс/мин, ток макс, мощность макс, активная энергия по фазе
• Обнаружение и конфигурация порядка фаз
• Таймеры: 4 рабочих таймера
• Тревоги: 8 настраиваемых тревог с поддержкой сложной логики
• Индикаторы: LED калибровки энергии, LED состояния, LED связи RS485
• Протокол связи: Modbus-RTU по RS485
• Прошивка: обновляется удаленно; расширяема через PUK-коды
• Крепление: DIN-рейка, 4 модуля
• Клеммы: винтовые клеммы
• Питание: 230–240 VAC
• Стандарты: EN 50470-1, EN 50470-3
• Код изделия: PFA74-10102-E00
