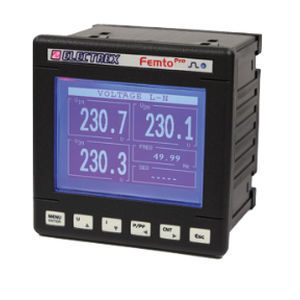

Анализатор для электросети PFA69-EB1Z2-EMF FEMTO PRO 96 ECT

для трехфазных электрических сетейдля однофазных электрических сетейкачества энергии

Обзор
Анализатор гармоник и качества электроэнергии для одно- и трёхфазных систем (до 3 однофазных линий) с классом точности 0,5S. Требуются внешние трансформаторы тока ECT (не входят в комплект), например 100A код PFAE000-09. Измеряет THD и TDD по напряжению и току, ток нейтрали, максимальное и минимальное напряжение, пиковый ток и мощность, а также активную энергию по каждой фазе. Выполняет индивидуальный анализ гармоник до 31-го порядка для трёх фазных напряжений и трёх линейных токов в реальном времени. Встроенный регистратор данных сохраняет гармонические составляющие, счётчики суммарной и фазной энергии, средние/мин/макс значения напряжений, токов, мощностей и частоты. Обнаруживает и фиксирует события с напряжением (прерывания, провалы и перенапряжения) для анализа качества энергии. Обнаружение и настройка фазной последовательности. Четыре рабочих интервала и восемь настраиваемых тревог с поддержкой сложной логики. Графический ЖК-дисплей и светодиод калибровки. Связь Modbus-RTU RS485. Шина SIO для интеграции модулей расширения Milli Pro I/O и Milli Pro sensor (входы/выходы и датчики окружающей среды). Прошивка обновляется удалённо. Размер передней панели 96×96 мм. Питание 230-240 Vac. Соответствует EN 50470-1 и EN 50470-3.

Основные функции

• Измерение THD и TDD по напряжению и току
• Измерение тока нейтрали
• Фиксация макс/мин напряжения, пикового тока и мощности
• Измерение активной энергии по фазе
• Индивидуальный анализ гармоник до 31-го порядка для 3 фазных напряжений и 3 линейных токов в реальном времени
• Встроенный регистратор данных для гармонических составляющих, счётчиков энергии и средних/мин/макс значений напряжения, тока, мощности и частоты
• Обнаружение и сохранение событий качества энергии (прерывания, провалы (sag), перенапряжения (swell))
• 4 рабочих интервала и 8 настраиваемых тревог с поддержкой сложной логики
• Графический ЖК-дисплей и светодиод калибровки
• Связь Modbus-RTU RS485 и шина SIO для модулей расширения и датчиков
• Прошивка обновляется дистанционно

Технические характеристики

• Наименование модели: FEMTO PRO 96
• Код продукта: PFA69-EB1Z2-EMF
• Тип: Анализатор гармоник и качества электроэнергии одно-/трёхфазный (до 3 однофазных линий)
• Класс точности: 0,5S
• Требуются внешние ТТ (ECT) (не входят в комплект) - например 100A код PFAE000-09
• Анализ гармоник: до 31-го порядка
• Регистр данных: хранение 4 гармонических составляющих, суммарных и фазных счётчиков энергии, средних/мин/макс значений напряжений, токов, мощностей и частоты
• События качества: запись прерываний, провалов (sag) и перенапряжений (swell)
• Тревоги: 8 настраиваемых тревог с поддержкой сложной логики
• Рабочие интервалы: 4
• Дисплей: графический ЖК
• Индикатор: 1 светодиод калибровки
• Связь: Modbus-RTU RS485
• Шина SIO: интеграция модулей Milli Pro I/O и Milli Pro sensor (входы/выходы и датчики окружающей среды)
• Прошивка: обновляемая удалённо
• Размеры передней панели: 96 × 96 мм
• Питание: 230-240 Vac
• Соответствие: EN 50470-1, EN 50470-3
