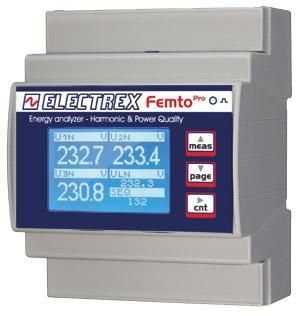

Анализатор для наблюдения PFA64-1B102-EM0 FEMTO PRO D4 5A CLAMP

для электросетимощностинапряжения

Обзор
Анализатор энергии для гармоник и качества питания, одно-/трехфазный (до 3 однофазных линий). Класс точности 0.5S. Вход тока через ТА ../5A или ../1A (ТА в комплект не входят).

Измерения

• Измерение THD и TDD по напряжению и току
• Измерение тока нейтрали
• Мониторинг максимального и минимального напряжения
• Мониторинг максимального тока и максимальной мощности
• Измерение активной энергии по фазам
• Анализ отдельных гармоник до 31-го порядка по трём фазным напряжениям и трём линейным токам в реальном времени

Регистрация данных и события
Встроенный регистратор данных для записи общих и пофазных счётчиков энергии и для журналирования событий напряжения (включения/отключения, провалы, перенапряжения) для анализа качества питания.

Функции и тревоги

• Определение и настройка последовательности фаз
• Четыре настраиваемых рабочих таймера
• Восемь настраиваемых тревог с поддержкой сложных логических условий

Пользовательский интерфейс и коммуникации
Графический ЖК-дисплей и светодиод калибровки. Связь по Modbus-RTU через RS485. Прошивка обновляемая удалённо; расширения посредством PUK-кодов для будущих функций.

Установка и питание
Монтаж на DIN-рейку (4 модуля). Клеммы под винт. Питание: 230–240 VAC.

Соответствие
Соответствует стандартам EN 50470-1 и EN 50470-3.

Код продукта
Код продукта: PFA64-1B102-EM0

Технические характеристики

• Тип продукта: Анализатор энергии (гармоники и качество питания)
• Применимые системы: однофазные и трёхфазные (до 3 однофазных линий)
• Класс точности: 0.5S
• Вход тока: через ТА ../5A или ../1A (ТА не входят в комплект)
• Гармонический анализ: отдельные гармоники до 31-го порядка (в реальном времени)
• Измеряемые параметры: THD, TDD, ток нейтрали, Vmax, Vmin, Imax, Pmax, активная энергия по фазам
• Регистратор данных: общие и пофазные счётчики энергии; журналирование событий напряжения (отключения, провалы, перенапряжения)
• Таймеры: 4 рабочих таймера
• Тревоги: 8 настраиваемых тревог с поддержкой сложной логики
• Дисплей: графический ЖК + светодиод калибровки
• Связь: Modbus-RTU по RS485
• Прошивка: обновляемая удалённо; расширяемая через PUK-коды
• Монтаж: DIN-рейка, 4 модуля
• Установка: винтовые клеммы
• Питание: 230–240 VAC
• Стандарты: EN 50470-1, EN 50470-3
