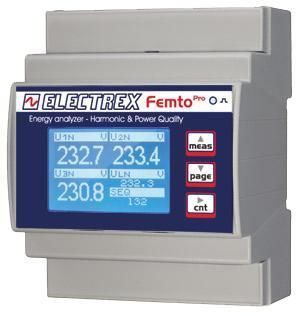

Анализатор для наблюдения PFA64-EB1Z2-EMF FEMTO PRO D4 ECT CLAMP

для электросетидля трехфазных электрических сетейдля однофазных электрических сетей

Обзор продукта
Анализатор энергии гармоник и качества питания. Одно-/трехфазный анализатор энергии (до 3 однофазных линий) с классом точности 0.5S. Предназначен для работы с внешними трансформаторами тока ECT (не входят в комплект) — пример: 100A, код модели PFAE000-09. Измеряет THD и TDD по напряжению и току, ток нейтрали, максимальное и минимальное напряжение, максимальный ток и мощность, активную энергию по фазам.

Функциональность

• Анализ отдельных гармоник до 31-го порядка по трем фазным напряжениям и трем линейным токам в режиме реального времени.
• Встроенный регистратор данных для записи четырех гармонических компонентов, суммарных и фазовых счетчиков энергии, средних, минимальных и максимальных значений напряжения, тока, мощности и частоты.
• Запись и хранение событий по напряжению (обрывы, провалы и всплески) для анализа качества питания.
• Обнаружение и настройка последовательности фаз.
• Четыре рабочих таймера и восемь настраиваемых тревог, включая поддержку сложных логических условий.
• Графический ЖК-дисплей и индикатор калибровки (LED) для локального мониторинга и индикации состояния.
• Связь через Modbus-RTU по RS485.
• Порт SIO Bus для интеграции модулей расширения Milli Pro I/O и Milli Pro Sensor (дополнительные I/O и датчики окружающей среды).
• Прошивка обновляется удаленно и может быть расширена через PUK-коды для будущих обновлений даже после установки.

Механика и установка
Установка на DIN-рейку, 4 модуля. Подключение через винтовые клеммы. Питание: 230–240 VAC. Соответствует стандартам EN 50470-1 и EN 50470-3.

Код продукта
Код PFA64-EB1Z2-EMF

Характеристики / Технические спецификации

• Тип продукта: Анализатор энергии гармоник и качества питания
• Конфигурация: Одно-/трехфазный (до 3 однофазных линий)
• Класс точности: 0.5S
• Трансформаторы тока: Внешние ECT (не входят в комплект) — пример 100A (код модели PFAE000-09)
• Гармоники: Анализ одиночных гармоник до 31-го порядка (напряжения и линейные токи)
• Измерения: THD, TDD (напряжение и ток), ток нейтрали, макс/мин напряжение, макс ток, мощность, активная энергия по фазам
• Регистр данных: записывает четыре гармонических компонента, счетчики энергии (суммарные и по фазам), средние/мин/макс значения напряжения, тока, мощности, частоты
• События: записывает отключения напряжения, провалы и всплески
• Защита/Обнаружение: обнаружение и настройка последовательности фаз
• Таймеры и тревоги: четыре рабочих таймера; восемь настраиваемых тревог с поддержкой сложной логики
• Отображение/Индикаторы: графический ЖК-дисплей; LED калибровки
• Коммуникации: Modbus-RTU по RS485; SIO Bus для модульного расширения
• Прошивка: удаленно обновляемая и расширяемая через PUK-коды
• Монтаж: DIN-рейка, 4 модуля
• Подключение: установка через винтовые клеммы
• Питание: 230–240 VAC
• Стандарты: EN 50470-1, EN 50470-3
