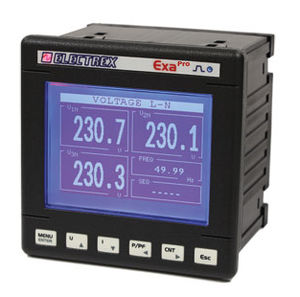

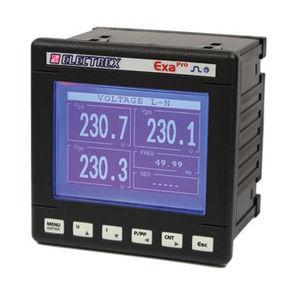

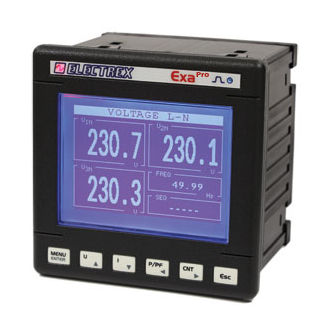

Анализатор для наблюдения PFAE9-1B102-EM0 EXA PRO 96 5A

для электростанциипромышленныйкачества энергии

Обзор продукта
Анализатор энергии, гармоник и качества питания, предназначенный для работы в тяжёлых промышленных и коммерческих условиях. Обеспечивает детальный анализ гармоник, учёт энергии по фазам и регистрацию событий качества питания для точного мониторинга и соответствия требованиям.

Основные функции

• Класс точности 0.5S
• Подключение через ТТ ../5A или ../1A (ТТ в комплект не входят)
• Измерение THD и TDD по напряжению и току
• Измерение тока нейтрали; Vmax/Vmin; Imax и активной мощности
• Измерение активной энергии по фазам с общими и пофазными счётчиками
• Анализ отдельной гармоники до 31-го порядка для трёхфазных напряжений и трёх линейных токов в реальном времени
• Встроенный регистратор данных для счётчиков энергии и событий напряжения (отключения, просадки, превышения)
• Определение последовательности фаз и её настройка
• Четыре рабочих таймера и восемь настраиваемых тревог с поддержкой сложной логики
• Графический ЖК-дисплей и индикатор калибровки
• Связь по Modbus-RTU через RS485
• Прошивка обновляется удалённо; расширяемость через PUK-коды для будущих функций

Применения
Анализ качества питания и мониторинг энергопотребления на промышленных предприятиях, в коммерческих объектах и критических установках, где необходимы детальные измерения гармоник, регистрация событий и учёт энергии по фазам.

Доступная документация
Технический лист и руководство по установке доступны для загрузки на сайте производителя (PDF-файлы).

Технические характеристики

• Код продукта: PFAE9-1B102-EM0
• Семейство моделей: EXA PRO 96
• Размер врезки в панель: 96 × 96 mm
• Питание: 230–240 VAC
• Подключение ТТ: ../5A или ../1A (ТТ не включены)
• Точность: класс 0.5S
• Анализ гармоник: до 31-го порядка (трёхфазные напряжения и линейные токи, реальное время)
• Измерения: THD, TDD, ток нейтрали, Vmax/Vmin, Imax, активная мощность, активная энергия по фазам
• Регистратор данных: общие и пофазные счётчики энергии; запись событий напряжения (отключения, просадки, превышения)
• Тревоги и таймеры: 4 рабочих таймера; 8 настраиваемых тревог; поддержка сложной логики
• Дисплей и индикаторы: графический ЖК-дисплей; индикатор калибровки
• Связь: Modbus-RTU через RS485
• Прошивка: обновляемая удалённо; расширение через PUK-коды
• Соответствие стандартам: EN 50470-1, EN 50470-3
