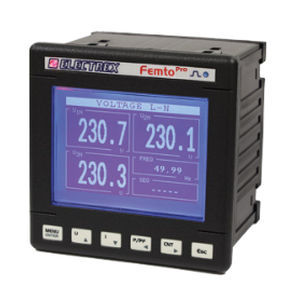

Анализатор для сетей PFA69-FB102-EM0 FEMTO PRO 96 F H PQ LOG

промышленныйкачества энергиимощности

Обзор
FEMTO PRO 96 F RS485 H PQ LOG ENERGY 230-240V. Код PFA69-FB102-EM0.

Функциональное резюме
Анализатор энергии и качества питания для одно-/трехфазных систем (до 3 однофазных линий) с интегрированным регистратором данных и коммуникацией Modbus-RTU по RS485. Общая точность класс 1 при использовании гибких разъемных трансформаторов тока (серия FCTS).

Измерения и анализ

• Общая точность: класс 1 (с Femto Pro F + гибкие ТТ).
• Измерение THD (общее гармоническое искажение) и TDD по напряжению и току.
• Измерение тока нейтрали.
• Фиксация максимальных и минимальных значений напряжения.
• Фиксация пикового тока и максимальной мощности.
• Измерение активной энергии по каждой фазе.
• Реальное время: анализ отдельных гармоник до 31-го порядка для 3 фазных напряжений и 3 линейных токов.

Регистрация данных и события качества

• Встроенный регистратор данных для хранения суммарных и пофазных счетчиков энергии.
• Запись событий напряжения: отключения, провалы (sag) и перенапряжения (swell).

Тревоги и логики

• Четыре настраиваемых времени работы.
• 8 настраиваемых тревог с поддержкой сложной логики.

Установка и периферия

• Применение с гибкими разъемными ТТ серии FCTS (ТТ в комплект не входят).
• Измерительный диапазон токов конфигурируется до 4000 A.
• Определение и настройка очередности фаз (phase-rotation).

Интерфейсы, дисплей и обслуживание

• Графический LCD-дисплей.
• LED для калибровки.
• Связь: Modbus-RTU по RS485.
• Прошивка обновляется удаленно.
• Возможность расширения функций через PUK-коды.

Питание, размеры и соответствие

• Питание: 230-240 Vac.
• Размер лицевой панели: 96 × 96 мм.
• Соответствие: EN 50470-1 и EN 50470-3.

Технические характеристики

• Модель: FEMTO PRO 96 F (Код PFA69-FB102-EM0).
• Применение: измерение энергии, гармоник и анализ качества питания в одно-/трехфазной конфигурации (до 3 однофазных линий).
• Точность: класс 1 (с гибкими ТТ).
• Поддерживаемые ТТ: гибкие разъемные ТТ серии FCTS (не в комплекте), полоса до 4000 A.
• Измеряемые параметры: THD, TDD, линейные и нейтральные токи, фазные напряжения, активная энергия по фазам, максимальные/минимальные значения напряжения, тока и мощности.
• Анализ гармоник: до 31-го порядка в реальном времени.
• Регистратор данных: хранение суммарных и пофазных счетчиков энергии и событий напряжения (отключения, sag, swell).
• Тревоги: 8 настраиваемых тревог, 4 времени работы.
• Дисплей: графический LCD; LED для калибровки.
• Связь: Modbus-RTU RS485.
• Прошивка: обновляемая удаленно; расширения через PUK-коды.
• Размер лицевой панели: 96 × 96 мм.
• Питание: 230-240 Vac.
• Нормы: EN 50470-1, EN 50470-3.
