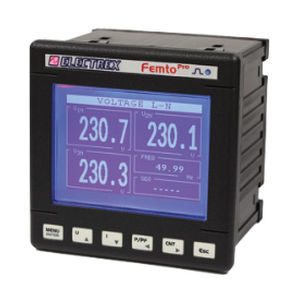

Анализатор для электросети FEMTO PRO 96 F

для трехфазных электрических сетейдля однофазных электрических сетеймощности

Код продукта
Код PFA69-F0102-E00

Описание
Одно-/трехфазный анализатор энергии (до 3 однофазных линий) с общей точностью класса 1 (Femto Pro F + гибкие ТТ). Предназначен для работы с гибкими съемными трансформаторами тока серии FCTS (не входят в комплект); предел измерения настраиваемый до 4000 A. Измеряет THD и TDD по напряжению и току, ток нейтрали, максимальное/минимальное напряжение, пиковый ток и мощность, а также активную энергию по фазам. Обнаружение и настройка порядка фаз. Четыре времени работы и 8 настраиваемых сигнализаций с поддержкой сложной логики.

Основные характеристики

• Измерение в однофазном и трехфазном режимах (до 3 однофазных линий)
• Общая точность класса 1 (с гибкими трансформаторами тока)
• Совместимость с гибкими разъемными ТТ серии FCTS (ТТ не входят в комплект)
• Настраиваемый предел измерения до 4000 A
• Измерение THD и TDD по напряжению и току
• Измерение тока нейтрали
• Обнаружение максимального и минимального напряжения
• Обнаружение пикового тока и пиковой мощности
• Измерение активной энергии по фазам
• Обнаружение и настройка порядка фаз
• Четыре времени работы
• 8 настраиваемых сигнализаций со сложной логикой
• Графический ЖК-дисплей
• Индикатор калибровки (LED)
• Связь Modbus-RTU по RS485
• Прошивка обновляемая удаленно; будущие расширения через PUK-коды
• Размер монтажного отверстия панели 96×96 mm
• Питание 230-240 Vac
• Соответствует EN 50470-1 и EN 50470-3

Доступные документы
Технический лист и инструкция по установке (pdf) доступны на сайте производителя.

Характеристики / Технические спецификации

• Тип: одно-/трехфазный анализатор энергии
• Точность: класс 1 общая (с гибкими ТТ)
• Измеряемые напряжения: напряжение и связанные параметры (включая THD/TDD)
• Измеряемые токи: фазный ток и ток нейтрали; предел измерения до 4000 A с подходящими ТТ
• Вычисляемые параметры: активная энергия по фазам, пиковая мощность, мин/макс значения напряжения
• Сигнализации: 8 настраиваемых сигнализаций (поддержка сложной логики)
• Связь: Modbus-RTU через RS485
• Интерфейс пользователя: графический ЖК-дисплей + индикатор калибровки
• Прошивка: поддерживает удаленное обновление; расширения через PUK-коды
• Размеры панели: 96×96 mm (лицевая часть)
• Питание: 230-240 Vac
• Стандарты: EN 50470-1, EN 50470-3
• Аксессуары: совместим с гибкими разъемными ТТ серии FCTS (не входят в комплект)
