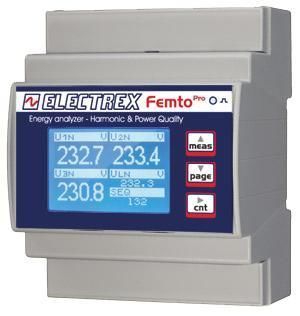

Анализатор для электросети PRA64-EB102-EM0 FEMTO PRO D4 ECT PLUG

сети перем. токамощностинапряжения

Обзор продукта
Анализатор энергии гармоник и качества питания для однофазных и трехфазных систем (до 3 однофазных линий). Код модели PRA64-EB102-EM0, коммерческое название FEMTO PRO D4 ECT PLUG RS485 H PQ LOG ENERGY. Класс точности 0.5S (точность учитывает внешние трансформаторы тока ECT, не входят в комплект; напр. 100A PFAE000-09). Измеряет THD и TDD по напряжению и току, ток нейтрали, макс./мин. напряжения, макс. ток и мощность, активную энергию по фазам. Выполняет по-гармонический анализ до 31-го порядка для 3 фазных напряжений и 3 линейных токов в реальном времени. Встроенный регистратор данных для записи суммарных и пофазных счетчиков энергии и событий напряжения (перебои, провалы, перенапряжения). Имеется обнаружение очередности фаз и настройка. Четыре рабочих таймера и восемь настраиваемых аварий с поддержкой сложной логики. Графический ЖК-дисплей и LED калибровки. Связь: Modbus-RTU по RS485. Прошивка обновляемая удаленно и расширяемая через PUK-коды для будущих обновлений. Установка на DIN-рейку, ширина 4 модуля. Подключение через RJ45 и съемные клеммные колодки. Питание 230–240 VAC. Соответствует EN 50470-1 и EN 50470-3.

Основные функции

• Анализатор гармоник и качества питания для одно-/трехфазных систем (до 3 однофазных линий)
• Класс точности 0.5S (при использовании внешних ECT)
• По-гармонический анализ до 31-го порядка (в реальном времени) для 3 фазных напряжений и 3 линейных токов
• Измерения: THD, TDD (напряжение & ток), ток нейтрали, макс./мин. напряжение, макс. ток и мощность, активная энергия по фазам
• Встроенный регистратор данных для счетчиков энергии и записи событий напряжения (перебои, провалы, перенапряжения)
• 4 таймера и 8 настраиваемых аварий с поддержкой сложной логики
• Графический ЖК-дисплей и LED калибровки
• Связь Modbus-RTU по RS485; прошивка обновляемая удаленно; расширение через PUK-коды

Установка и оборудование
Монтаж на DIN-рейку, занимает 4 модуля. Подключение через RJ45 и съемные клеммные колодки. Требуются внешние трансформаторы тока ECT (не входят в комплект); пример: 100A код PFAE000-09. Питание 230–240 VAC.

Технические характеристики

• Тип: Анализатор энергии гармоник и качества питания
• Поддерживаемые фазы: Однофазный и трехфазный (до 3 однофазных линий)
• Класс точности: 0.5S
• Трансформаторы тока: Внешние ECT (не включены); напр. 100A PFAE000-09
• Анализ гармоник: по-гармонический до 31-го порядка на 3 фазных напряжениях и 3 линейных токах (в реальном времени)
• Измерения: THD, TDD (напряжение & ток), ток нейтрали, макс./мин. напряжение, макс. ток и мощность, активная энергия по фазам
• Регистратор данных: Встроенный; записывает суммарные и пофазные счетчики энергии и события напряжения (перебои, провалы, перенапряжения)
• Таймеры & Аварии: 4 таймера; 8 настраиваемых аварий с поддержкой сложной логики
• Дисплей & Индикаторы: Графический ЖК; LED калибровки
• Связь: Modbus-RTU по RS485
• Прошивка: Обновляемая удаленно; расширяемая через PUK-коды
• Монтаж: DIN-рейка, 4 модуля
• Подключения: RJ45 и съемные клеммы
• Питание: 230–240 VAC
• Стандарты: EN 50470-1, EN 50470-3
