ADP-панель - это пакет с питанием от постоянного тока, предлагающий CANopen, а также традиционный аналоговый командный интерфейс. Инкрементная обратная связь с энкодером входит в стандартную комплектацию с дополнительными интерфейсами резольвера и аналогового энкодера.
Спецификации
ПОСТОЯННЫЙ ТОК
6A
МИТЕЛЬНАЯ КУРЕНЬ
18A
ПОДДЕРЖКА ВОЛЬТАЖА
20-55 В ПОСТОЯННОГО ТОКА
ДИМЕНСИИ
168 x 99 x 31 мм
ЦИФРОВЫЕ ПОЛОЖЕНИЯ
12
ДИСКРЕТНЫЕ ВЫХОДЫ
3
ФЕДБАК
Инкрементальные, цифровые залы, Aux кодировщик / кодировщик вне
КОМАНДНЫЙ ИНТЕРФЕЙС
Шаг/направление, аналоговый, ШИМ
ОКРУЖАЮЩАЯ СРЕДА
Коммерческий сайт
Расширенный набор функций
- Однонаправленные и SSI абсолютные энкодеры BiSS-C
- 32-битные фильтры с плавающей запятой
- Несколько продвинутых фильтров
- Инструменты частотного анализа
Режимы управления
- Быстрый индексатор, точка-точка, PVT
- Кэмминг, Гирлинг, Позиция, Скорость, Крутящий момент
Командный интерфейс
- Шаговые команды
Односторонний или дифференциальный выбираемый
- CANopen
- ASCII и дискретный ввод/вывод
- ±10В Команда положения/скорости/крутящего момента
- PWM команда положения/скорости/крутящего момента
- Главный энкодер (ЗУ/Каммирование)
Сообщения
- CANopen
- RS232
Обратная связь
- Цифровые Quad A/B кодировщики
- Однонаправленные абсолютные энкодеры Biss-C
- Аналоговые Sin/Cos кодировщики
- Вторичный энкодер / эмулированный выходной сигнал энкодера
- Цифровые залы
Вход/выход - цифровой
- 12 входов, 3 выхода
Размеры: мм [в]
- 168 x 99 x 31 [6,6 x 3,9 x 1,2]
ОПИСАНИЕ

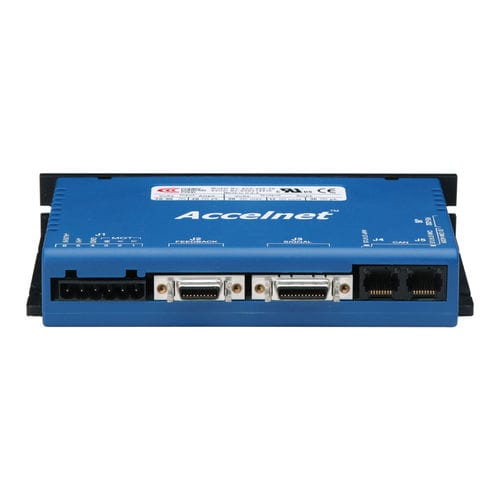

Rev 02 по номеру модели на этикетке обозначает Accelnet ADP с расширенным набором функций. ADP - это высокопроизводительный привод с питанием от постоянного тока для регулирования положения, скорости (с помощью энкодера, зала или BEMF) и крутящего момента бесщеточных и щеточных электродвигателей. Он может работать как распределенный привод с использованием CANopen или как автономный привод, принимающий аналоговые или цифровые команды от внешнего контроллера управления движением.
---
