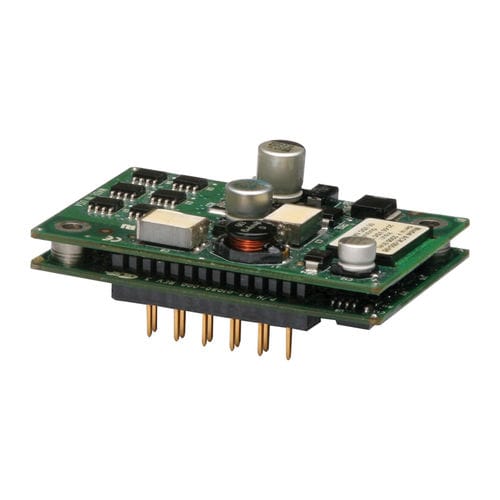

Сервовариатор DC Accelnet R23 series

цифровойRS-232CANopen

Accelnet R23 - это цифровой сервопривод, сочетающий в себе сеть CANopen со 100% цифровым управлением щеточными или бесщеточными электродвигателями в монтажной панели ПК. Поддерживаются следующие режимы DS-402: Интерполированное положение (PVT), Профильное положение, Скорость профиля, Крутящий момент профиля и Наведение. Имеется десять логических входов. Один из них предназначен для функции Amp Enable, а остальные девять программируемы. Имеется три логических выхода с номиналом +30 В пост. тока. Используемый в качестве автономного привода, Accelnet R23 может работать с командами инкрементального позиционирования от контроллеров шаговых двигателей в формате Pulse/Direction или CU/CD, а также с квадратичными командами A/B от ведущего энкодера. Управление крутящим моментом или скоростью может осуществляться с помощью цифровых ШИМ-сигналов или аналоговых ±10 В. Монтажный пакет для PC-плат подходит для многоосевых установок в оборудовании с высокой плотностью размещения и с минимальными затратами на электропроводку. Спецификации ПОСТОЯННЫЙ ТОК 3A МИТЕЛЬНАЯ КУРЕНЬ 6A ПОДДЕРЖКА ВОЛЬТАЖА 14-55 В ПОСТ. ТОКА ДИМЕНСИИ 64 x 41 x 16 мм ЦИФРОВЫЕ ПОЛОЖЕНИЯ 10 ДИСКРЕТНЫЕ ВЫХОДЫ 3 ФЕДБАК Цифровые залы, Инкременталь КОМАНДНЫЙ ИНТЕРФЕЙС Шаг/направление, аналоговый, ШИМ ОКРУЖАЮЩАЯ СРЕДА Промышленный, COTS Прочный Режимы управления - Индексатор, точка-точка, PVT - Кэмминг, Гирлинг, Позиция, Скорость, Крутящий момент Командный интерфейс - CANopen - ASCII и дискретный ввод/вывод - Шаговые команды - ±10В команда положения/скорости/крутящего момента - команда ШИМ скорость/торк - Главный энкодер (ЗУ/Каммирование) Сообщения - CANopen - RS232 Обратная связь - Цифровой Quad A/B кодировщик - Вторичный кодировщик - Цифровые залы - Резольвер (-R опция) Вход/выход - цифровой - 10 входов, 3 выхода Размеры: мм [в] - 64 x 41 x 16 [2,5 x 1,6 x 0,6]
