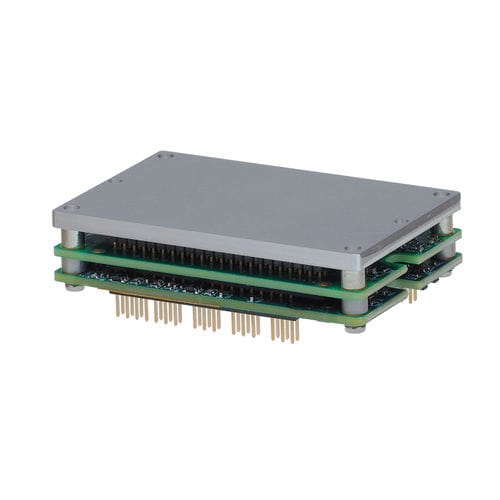

Обладая компактными размерами и полным набором функций, включая интерфейс STO и двойной абсолютный энкодер, AEV представляет собой мощный пуансон в компактной упаковке. Он обеспечивает пиковую нагрузку до 50 А при 90 В пост. тока и пиковую нагрузку 20 А при 180 В пост. тока. Новая опция "EZ Board" (AEZ) обеспечивает подключение для крепления непосредственно к поверхностям оборудования, что делает ее идеальной для интеграции с OEM-производителями.
AEV устанавливает новые уровни производительности, подключения и гибкости. Протокол CANopen для приложений по связи EtherCAT (CoE) обеспечивает широко используемую и экономичную промышленную шину. Поддерживается широкий спектр абсолютных энкодеров. Безопасное отключение крутящего момента (STO) исключает использование внешних контакторов и проводки, снижая стоимость и сложность системы. Для критически важных с точки зрения безопасности приложений могут использоваться резервные входы с отключением STO.
Спецификации
ПОСТОЯННЫЙ ТОК
7A
МИТЕЛЬНАЯ КУРЕНЬ
14
ПОДДЕРЖКА ВОЛЬТАЖА
12-90 В ПОСТ. ТОКА
ДИМЕНСИИ
64 x 41 x 16,5
ЦИФРОВЫЕ ПОЛОЖЕНИЯ
7
ДИСКРЕТНЫЕ ВЫХОДЫ
6
ФЕДБАК
Аналоговый грех / Кос, инкрементальный, цифровые залы, Aux кодировщик / кодировщик вне, Sanyo Denki, Тамагава, Panasonic, Endat, Абсолютный A, SSI, BiSS
КОМАНДНЫЙ ИНТЕРФЕЙС
Шаг/направление, ШИМ, аналоговый
ОКРУЖАЮЩАЯ СРЕДА
Промышленные, торговые
Режимы управления
- Циклическая синхронная позиция-скорость-крутящий момент (CSP, CSV, CST)
- Циклический синхронный крутящий момент с углом коммутации (CSTCA)
- Профиль положение-скорость-крутящий момент, интерполированное положение (PT,PVT), Наведение
- Индексатор, точка-точка, CPL
- Кэмминг, Гиринг
- Положение, Скорость, Крутящий момент
Командный интерфейс
- CANopen прикладной протокол через EtherCAT (CoE)
- ASCII, последовательный двоичный и дискретный вход/выход
- Шаговые или квад-а/б команды положения
- Команда ШИМ Скорость/Крутящий момент
- Главный энкодер (ЗУ/Каммирование)
Сообщения
- EtherCAT, Ethernet
- RS-232
---
