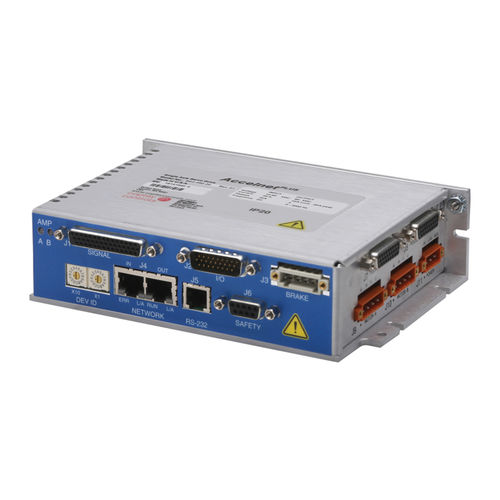

BP2 - это высокопроизводительный привод с питанием от постоянного тока для регулирования положения, скорости и крутящего момента бесщеточных и щеточных двигателей с помощью CANopen. Ввод привода в эксплуатацию осуществляется быстро и просто с помощью программного обеспечения CME 2™, работающего под ОС Windows®, а связь с BP2 осуществляется через RS-232. BP2 работает как узел CANopen DS-402. Поддерживаются следующие режимы: Профиль положение-скорость-крутящий момент, интерполированный режим положения (PVT) и наведение. Поддерживается обратная связь как с инкрементальными, так и с абсолютными энкодерами. Порт многорежимного датчика функционирует в качестве входа или выхода в зависимости от базовой настройки привода. В качестве входа используется обратная связь от вторичного датчика для создания двухконтурной системы позиционного управления или в качестве датчика ведущего для управления кулачковым столом. В качестве выхода он буферизирует сигналы цифрового энкодера от цифрового энкодера двигателя и устраняет необходимость использования разъемных кабелей для передачи сигналов как на привод, так и на систему управления.
Спецификации
ПОСТОЯННЫЙ ТОК
3A
МИТЕЛЬНАЯ КУРЕНЬ
6A
ПОДДЕРЖКА ВОЛЬТАЖА
14-90 В ПОСТ. ТОКА
ДИМЕНСИИ
172.1 x 119,3 x 44,1 мм
ЦИФРОВЫЕ ПОЛОЖЕНИЯ
18
ДИСКРЕТНЫЕ ВЫХОДЫ
7
ФЕДБАК
BiSS, SSI, Абсолютный A, Endat, Panasonic, Тамагава, Саньо Деньки, Аналоговый Грех / Кос, Инкрементальный, Цифровые залы, Aux кодировщик / кодировщик вне
КОМАНДНЫЙ ИНТЕРФЕЙС
Шаг/направление, аналоговый, ШИМ
ОКРУЖАЮЩАЯ СРЕДА
Коммерческий сайт
КОНТРОЛЬНЫЕ МОДЫ
- Профиль Положение - Скорость - Крутящий момент, Интерполированное Положение, Наведение
- Кэмминг, Гиринг
- Индексатор
КОМАНДНЫЙ ИНТЕРФЕЙС
- CANopen
- ASCII и дискретный ввод/вывод
- Шаговые команды
- ±10В положение/скорость/крутящий момент
- команда ШИМ скорость/торк
- Главный энкодер (ЗУ/Каммирование)
КОММУНИКАЦИИ
- CANopen DS-402
- RS-232
ФЕДБАК
Инкрементальные кодировщики
- Цифровой квадрат A/B
---
