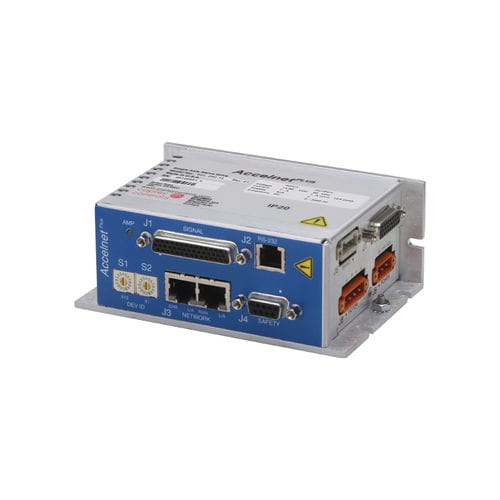

BPL - это высокопроизводительный привод с питанием от постоянного тока для регулирования положения, скорости и крутящего момента бесщеточных и щеточных двигателей с помощью CANopen. Ввод привода в эксплуатацию осуществляется быстро и просто с помощью программного обеспечения CME 2™, работающего под ОС Windows®, а связь с BPL осуществляется через RS-232. BPL работает как узел CANopen DS-402. Поддерживаются следующие режимы: Профиль положение-скорость-крутящий момент, интерполированный режим положения (PVT) и наведение. Поддерживается обратная связь как с инкрементальными, так и с абсолютными энкодерами. Порт многорежимного датчика функционирует в качестве входа или выхода в зависимости от базовой настройки привода.
Спецификации
ПОСТОЯННЫЙ ТОК
3A
МИТЕЛЬНАЯ КУРЕНЬ
6A
ПОДДЕРЖКА ВОЛЬТАЖА
14-90 В ПОСТ. ТОКА
ДИМЕНСИИ
129 x 86,6 x 50,4 мм
ЦИФРОВЫЕ ПОЛОЖЕНИЯ
11
ДИСКРЕТНЫЕ ВЫХОДЫ
4
ФЕДБАК
BiSS, SSI, Абсолютный A, Endat, Panasonic, Тамагава, Саньо Деньки, Аналоговый Грех / Кос, Инкрементальный, Цифровые залы, Aux кодировщик / кодировщик вне
КОМАНДНЫЙ ИНТЕРФЕЙС
Шаг/направление, аналоговый, ШИМ
ОКРУЖАЮЩАЯ СРЕДА
Коммерческий сайт
КОНТРОЛЬНЫЕ МОДЫ
- Профиль Положение - Скорость - Крутящий момент, Интерполированное Положение, Наведение
- Кэмминг, Гиринг
- Индексатор
КОМАНДНЫЙ ИНТЕРФЕЙС
- CANopen
- ASCII и дискретный ввод/вывод
- Шаговые команды
- ±10В положение/скорость/крутящий момент
- команда ШИМ скорость/торк
- Главный энкодер (ЗУ/Каммирование)
КОММУНИКАЦИИ
- CANopen
- RS-232
ФЕДБАК
Инкрементальные кодировщики
- Цифровой квадрат A/B
аналоговый грех/зрение
Панасонический инкрементальный формат А
- Вспомогательный четырехъядерный A/B кодировщик / кодировщик на выходе
Абсолютные кодировщики
- SSI, EnDat, Абсолютно А,
Тамагава и Панасоник Абсолютная А
Sanyo Denki Absolute A, BiSS (B & C)
Резольвер (-R опция)
- Бесщёточный резольвер
Другое
- Цифровые залы
ЦИФРОВОЙ ВХОД/ВЫХОД
- 6 Высокоскоростные входы
- 1 Вход избыточной температуры двигателя
- 4 Оптоизолированные входы
- 3 оптоизолированные выходы
---
