Датчик силы и крутящего момента 6 осей Nano17
аналоговый0-10 Ввыход по напряжению

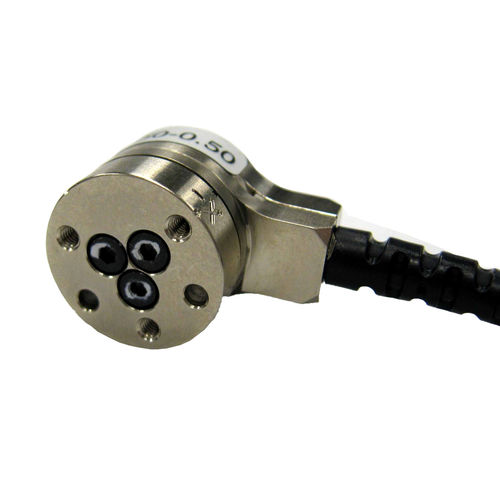

Датчик силы и крутящего момента 6 осей - Nano17 - ATI Industrial Automation - аналоговый / 0-10 В / выход по напряжению
Датчик силы и крутящего момента 6 осей - Nano17 - ATI Industrial Automation - аналоговый / 0-10 В / выход по напряжению
Датчик силы и крутящего момента 6 осей - Nano17 - ATI Industrial Automation - аналоговый / 0-10 В / выход по напряжению - изображение - 2
Датчик силы и крутящего момента 6 осей - Nano17 - ATI Industrial Automation - аналоговый / 0-10 В / выход по напряжению - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
6 осей
Выход
аналоговый, 0-10 В, выход по напряжению, CAN, EtherCAT P, Ethernet, ProfiNet, RS-485, RS422
Сила

50 N

Крутящий момент

0,5 Nm
(0,37 ft.lb)

Описание

Обзор продукта
  • 6-осевое измерение силы/момента – Измеряет силы и моменты Fx, Fy, Fz, Tx, Ty, Tz с диапазонами до 50 N по силе и 0.5 Nm по моменту для точной манипуляции и тактильных задач.
  • Компактный форм-фактор – Наименьший коммерчески доступный 6-осевой датчик с внешней электроникой, подходит для приложений с малой и средней полезной нагрузкой и ограниченным монтажным пространством.
  • Аналоговый выход (+/-10V) – Обеспечивает простую, реального времени обратную связь по силе/моменту, совместимую с ПЛК, контроллерами и системами сбора данных.
  • Высокая механическая прочность – Корпус из нержавеющей стали, вырезанный EDM; максимальные значения перегрузки по одной оси от ~3,1× до 13,8× номинальной емкости.
  • Высокое отношение сигнал/шум – Кремниевые тензорезисторы дают сигнал примерно в 75× сильнее, чем обычные фольговые датчики; сигнал усиливается для минимизации шумовых искажений.
  • Класс защиты – Стандартно IP20; для отдельных вариантов доступны IP65/IP68 в зависимости от выхода кабеля и конфигурации.


Дополнительная информация о продукте
  • Отображаемая модель: Nano17-E-1.8-IFPS
  • Отображаемый номер детали: Nano17-E-1.8-IFPS
  • Доступные варианты: Nano17-E-1.8-IFPS, Nano17-E-5-IFPS, 9105-TW-NANO17-E-1.8, 9105-TW-NANO17-E-5 и несколько опций связи/интерфейса (Analog mV/V, EtherCAT/RS485, Ethernet/RS422, EtherNet/IP & CAN, PROFINET) с разными вариантами выхода кабеля и степенями защиты.


Технические характеристики
  • Диапазон измерений: 50 N / 0.5 Nm
  • Диапазон датчика: Сила X/Y ±50 N; Момент X/Y ±0.5 Nm; Сила Z ±70 N; Момент Z ±0.5 Nm
  • Разрешающая способность: Сила X/Y 0.0125 N; Момент X/Y 0.06 Nm; Сила Z 0.0125 N; Момент Z 0.0625 Nm
  • Перегрузка по одной оси: Сила X/Y ±250 N; Сила Z ±480 N; Момент X/Y ±1.6 Nm; Момент Z ±1.8 Nm
  • Жесткость: Сила X/Y 8.2×10^6 N/m; Сила Z 1.1×10^7 N/m; Момент X/Y 2.4×10^2 Nm/rad; Момент Z 3.8×10^2 Nm/rad
  • Резонансная частота: Fx/Fy/Tz 7200 Hz; Fz/Tx/Ty 7200 Hz
  • Высота: 14.5 mm; Диаметр: 17 mm; Масса: 0.00907 kg
  • Класс интерфейса: IP20 (выбранные варианты IP65/IP68)
  • Связь (пример): Analog (+/-10V); доступны другие интерфейсы
  • Точность (полный масштаб): 0.75–1.25% (в зависимости от оси)
  • Задержка: <1 ms; Частота выборки: 40 kHz (общая; по осям зависит от DAQ)
  • Разъем (пример): 12-контактный круглый Amphenol (в зависимости от варианта)
