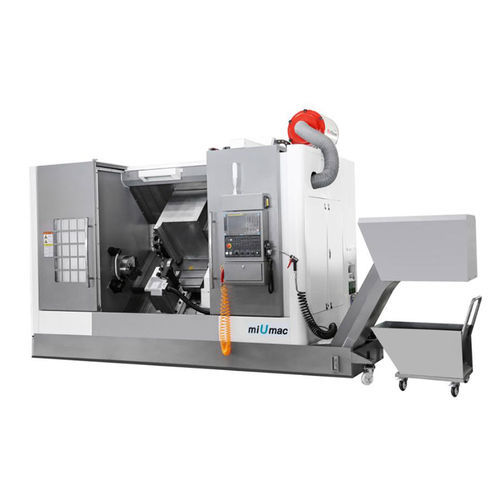

Токарный станок ЧПУ KDCL-30BH

2 осинаклонная станинаA2-11

Многофункциональный токарный станок с ЧПУ 1. В конструкции станка используется метод механической, электронной и гидравлической интеграции с компактной структурой. Артикул - Единица измерения - KDCL-30BH Траверса - - - Макс.диаметр поворота над станиной - мм - Ø600 Макс. диаметр резания для дисковых деталей - мм - Ø400 Макс.диаметр резания для деталей оси - мм - Ø320 Максимальная длина резания (от торца патрона до мертвой точки) - мм - 900 Расстояние от центра шпинделя до земли - мм - 1150 Макс. перемещение по оси X - мм - 270 Макс. перемещение по оси Z - мм - 1060 Шпиндель - - - Шпиндель - - A₂-11 Отверстие шпинделя - мм - Ø105 Режим привода шпинделя - - ременная передача Макс. скорость вращения шпинделя - об/мин - 1600 Мощность двигателя шпинделя - кВт - 18,5/22 Передняя часть шпинделя Диам. - мм - Ø160 Гидравлический патрон Диам. - дюйм - Подача - - - Быстрая подача по оси X/Z - м/мин - 16/12 Мощность серводвигателя по оси X/Z - кВт - 4/4 Револьверная головка - - - Станции инструментальной стойки - шт - 12 Наружный диаметр. Хвостовика режущего инструмента - мм - 25×25 Макс. внутренний диаметр хвостовика режущего инструмента - мм - Ø40 Мощность двигателя живого инструмента - кВт - 3,7/5,5 Макс. скорость вращения режущего инструмента - об/мин - 4000 Хвостовая бабка - - - Втулка хвостовой бабки Диам. - мм - Ø100 Ход хвостовой бабки - мм - 200 Конусность отверстия хвостовой бабки - - MT NO.6 Прочие - - - Конструкция станины - - 45° наклонная станина Общая мощность - кВА - 38 Мощность охлаждающего насоса - Вт - 750 Мощность смазочного насоса - L - 1,8 Габаритные размеры （L×W×H） - мм - 5600×1900×2150 Вес нетто - кг - 8000 Точность - мм - IT5~6 Радиальное биение конического отверстия шпинделя - мм - ≤0,003 Точность позиционирования по оси X - мм - ≦0,008 Точность позиционирования по оси Z - мм - ≦0,016 Точность повторного позиционирования по оси X - мм - ≦0,005 Точность повторного позиционирования по оси Z - мм - ≦0,010 Круглость обрабатываемой заготовки - мм - ≤0,005/Ø120 Цилиндричность заготовки - мм - ≤0,010/Ø120×150 Плоскостность заготовки - мм - ≤0,02/Ø500 Шероховатость поверхности заготовки - - ≤Ra1.25
