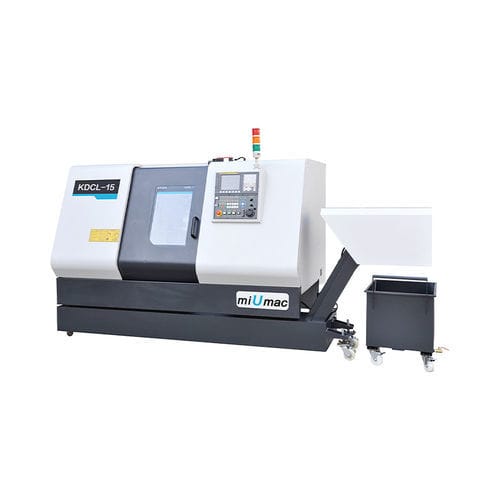

Токарный станок ЧПУ KDCL-152 осинаклонная станинаA2-5
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Количество осей
- 2 оси
- Конструкция
- наклонная станина
- Передний конец шпинделя
- A2-5
- Количество инструментов
- 8 инструментов
- Применение
- для использования в автомобилях, для мехобработки валов и элементов валов, для сложных деталей, для металла, для форм
- Рабочая характеристика
- высокой точности, высокая жесткость, с высокой производительностью, сверхточное
- Диаметр
360 mm
(14,17 in)- Скорость вращения
4 000 rpm, 6 000 rpm
(25 132,741 rad.min-1, 37 699,112 rad.min-1)- Максимальный диаметр резки
250 mm
(10 in)- Максимальная длина резки
300 mm
(12 in)- Ход Х
140 mm
(6 in)- Ход Z
320 mm
(13 in)- Быстрая подача по оси X
12 m/min
- Быстрая подача по оси Z
20 m/min
- Номинальная мощность
7,5 kW, 11 kW
(10,2 hp, 15 hp)- Габаритная длина
2 700 mm
(106 in)- Габаритная ширина
1 460 mm
(57 in)- Общая высота
1 680 mm
(66 in)- Вес
3 000 kg
(6 614 lb)
Описание
1. Станок оснащен системой ЧПУ с полным набором функций и высокой надежностью. В конструкции станка используется метод механической, электронной и гидравлической интеграции с компактной структурой.
2. Станок имеет 45° интегрированную наклонную станину с высокой жесткостью и плавным удалением стружки.
3. По осям X и Z установлены прецизионные линейные направляющие без люфта, что обеспечивает высокую жесткость и точность.
АРТИКУЛ - ЕДИНИЦА ИЗМЕРЕНИЯ - KDCL-15
Макс. диаметр поворота над станиной - мм - Ø360
Макс. диаметр резания для дисковых деталей - мм - Ø250
Макс. диаметр резания для деталей оси - мм - Ø150
Макс. длина резки для деталей оси - мм - 300
Шпиндель - -
Отверстие шпинделя - мм - Ø56(втулка)Ø38(самодельный)
Шпиндель - - A₂-5
Скорость вращения шпинделя - об/мин - 6000(втулка)/4000(самодельный)
Ход - - -
Макс. ход оси X - мм - 140
Макс. перемещение оси Z - мм - 320
Подача - - -
Быстрая подача для оси X - м/мин - 12
Быстрая подача для оси Z - м/мин - 20
Револьверная головка - - -
Станции инструментальной стойки - - 8
Внешний диаметр. Хвостовик режущего инструмента - мм - 25×25
Макс. внутренний диаметр. Хвостовик режущего инструмента - мм - Ø32
Хвостовая бабка - - -
Диаметр втулки хвостовика. - мм - Ø80
Ход хвостовой бабки - мм - 90
Конусность отверстия хвостовой бабки - - MT.No.4
Прочие - - -
Мощность главного двигателя - кВт - 7,5/11
Конструкция станины - - Наклонная станина 45°
Минимальный вход - мм - 0,001
Повторяемость - мм - ≤0,006
Диаметр патрона. - - 6
Габаритные размеры (Д×Ш×Г) - мм - 2700×1460×1680
Вес нетто - кг - 3000
---
