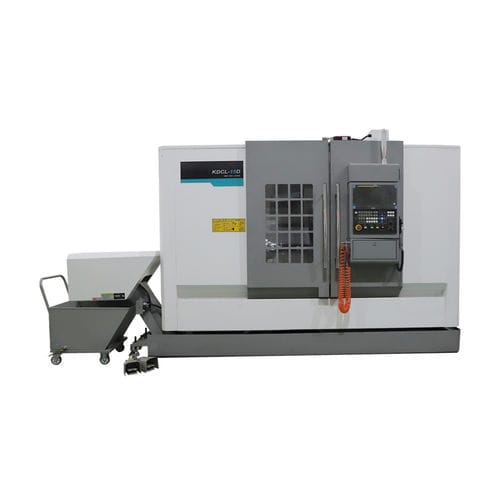

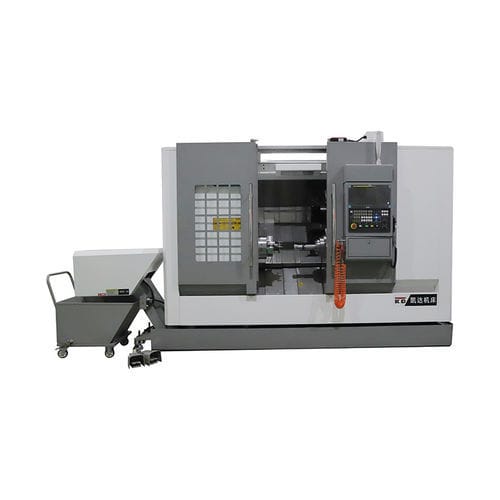

Токарный станок ЧПУ KDCL-15D2 осинаклонная станинаA2-6
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Количество осей
- 2 оси
- Конструкция
- наклонная станина
- Передний конец шпинделя
- A2-6
- Количество инструментов
- 12 инструментов
- Применение
- для сложных деталей, для мехобработки валов и элементов валов, для длинных деталей
- Рабочая характеристика
- высокой точности, высокая жесткость, с высокой производительностью, высокоэффективное, с высокой пропускной способностью, большая производительность
- Диаметр
600 mm
(23,62 in)- Скорость вращения
4 000 rpm
(25 132,741 rad.min-1)- Максимальный диаметр резки
400 mm
(16 in)- Максимальная длина резки
500 mm
(20 in)- Ход Х
220 mm
(9 in)- Ход Z
500 mm
(20 in)- Быстрая подача по оси X
20 m/min
- Быстрая подача по оси Z
20 m/min
- Номинальная мощность
11 kW, 15 kW
(15 hp, 20,4 hp)- Габаритная длина
4 400 mm
(173 in)- Габаритная ширина
2 050 mm
(81 in)- Общая высота
2 200 mm
(87 in)- Вес
5 300 kg
(11 684 lb)
Описание
Многофункциональный токарный станок с ЧПУ
1. Станок оснащен системой ЧПУ с полным набором функций и высокой надежностью. В конструкции станка используется метод механической, электронной и гидравлической интеграции с компактной структурой.
2. Компонент шпинделя имеет высокую жесткость конструкции для обеспечения переменной скорости для реализации постоянной линейной скорости резки и высокой скорости резки.
3. По осям X и Z установлены прецизионные линейные направляющие без люфта, что обеспечивает высокую жесткость и точность.
Артикул - Единица измерения - KDCL-15D
Ход - - -
Макс.диаметр поворота над станиной - мм - Ø600
Макс.диаметр резания для дисковых деталей - мм - Ø400
Макс.диаметр резки для деталей оси - мм - Ø300
Макс. длина резки для деталей оси - мм - 500
Макс. перемещение по оси X - мм - 220
Макс. перемещение по оси Y - мм - /
Макс. ход оси Z - мм - 500
Макс. ход оси ZB - мм - 400
Шпиндель - - -
Шпилька главного шпинделя - - A₂-6
Отверстие главного шпинделя - мм - Ø65
Макс. скорость вращения главного шпинделя - об/мин - 4000
Мощность двигателя главного шпинделя - кВт - 11/15
Гидравлический патрон главного шпинделя Диам. - дюйм - 8
Шлиц подшпинделя - - A₂-6
Отверстие под шпиндель - мм - Ø65
Максимальная скорость вращения субшпинделя - об/мин - 4000
Мощность двигателя субшпинделя - кВт - 7,5/11
Гидравлический патрон под шпиндель Диам. - дюйм -
Подача - - -
Быстрая подача по оси X/Z/ZB - м/мин - 20/20/20
Быстрая подача по оси X/Y/Z/ZB - м/мин - - -
Мощность двигателя оси X/Z/ZB - кВт - 4/4/4
Мощность двигателя оси X/Y/Z/ZB - кВт - - -
Револьверная головка - - -
Станции инструмента - - 12
Внешний диаметр хвостовика режущего инструмента - мм - 25×25
Макс. внутренний диаметр хвостовика режущего инструмента - мм - Ø40
Цанга для режущего инструмента - - - -
Мощность электродвигателя - кВт - - -
Макс. скорость вращения электроинструмента - об/мин - - -
Прочие - - -
Конструкция станины - - 45° наклонная станина
Общая мощность - кВА - 42
Мощность охлаждающего насоса - Вт - 270
Объем смазочного насоса - L - 1,8
Габаритные размеры （L×W×H） - мм - 4400×2050×2200（с транспортером для стружки）
Вес нетто - кг - 5300
---
