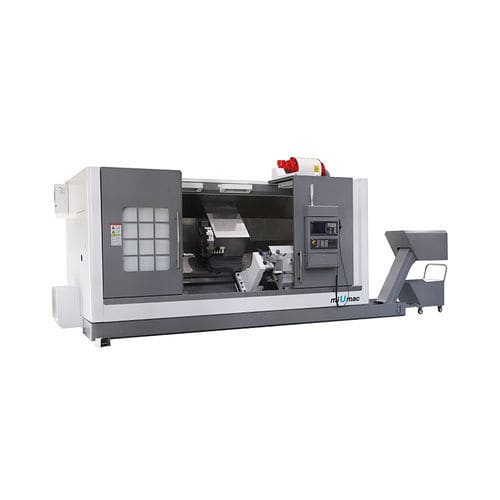

Токарный станок ЧПУ KDCL-35B2 осинаклонная станинаA2-11
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Количество осей
- 2 оси
- Конструкция
- наклонная станина
- Передний конец шпинделя
- A2-11
- Количество инструментов
- 12 инструментов
- Приводная система
- с ремнем
- Применение
- для сложных деталей, для мехобработки валов и элементов валов
- Рабочая характеристика
- высокая жесткость, с высокой производительностью, высокоэффективное, сверхточное, с высокой пропускной способностью, большая производительность
- Диаметр
700 mm
(27,56 in)- Скорость вращения
1 600 rpm
(10 053,096 rad.min-1)- Максимальный диаметр резки
600 mm
(24 in)- Максимальная длина резки
1 500 mm
(59 in)- Ход Х
325 mm
(13 in)- Ход Z
1 550 mm
(61 in)- Быстрая подача по оси X
16 m/min
- Быстрая подача по оси Z
12 m/min
- Номинальная мощность
22 kW
(29,9 hp)- Габаритная длина
6 200 mm
(244 in)- Габаритная ширина
1 980 mm
(78 in)- Общая высота
2 260 mm
(89 in)- Вес
9 000 kg
(19 842 lb)
Описание
По осям X и Z используются прецизионные линейные направляющие без люфта, что обеспечивает высокую жесткость и точность. Удобная и стабильная автоматическая смазка.
Артикул - Единица измерения - KDCL-35B
Ход - - -
Макс. диаметр поворота над станиной - мм - Ø700
Макс.диаметр резания для дисковых деталей - мм - Ø600
Макс.диаметр резания для деталей оси - мм - Ø470
Макс. длина резания (от торца патрона до центра) - мм - 1500
Расстояние от центра шпинделя до земли - мм - 1150
Макс. перемещение по оси X - мм - 325
Макс. перемещение по оси Z - мм - 1550
Шпиндель - - -
Шпиндель - - A₂-11
Отверстие шпинделя - мм - Ø105
Режим привода шпинделя - - ременная передача
Макс. скорость вращения шпинделя - об/мин - 1600
Мощность двигателя шпинделя - кВт - 22
Диаметр передней части шпинделя - мм - Ø160
Подача - - -
Быстрая подача по оси X/Z - м/мин - 16/12
Мощность серводвигателя по оси X/Z - кВт - 4/7
Револьверная головка - - -
Станции инструмента - - 12
Внешний диаметр хвостовика режущего инструмента - мм - 32×32
Макс. внутренний диаметр хвостовика режущего инструмента - мм - Ø50
Макс. скорость вращения вращающегося инструмента - об/мин - /
Мощность двигателя револьверной головки - кВт - /
Втулка вращающегося инструмента - - /
Хвостовая бабка - - -
Диаметр гильзы хвостовика - мм - Ø120
Ход хвостовой бабки - мм - 200
Конусность отверстия хвостовой бабки - - MT NO.6
Прочие - - -
Конструкция станины - - 45° наклонная станина
Общая мощность - кВА - 40
Мощность охлаждающего насоса - Вт - 750
Мощность смазочного насоса - L - 1,8
Габаритные размеры （L×W×H） - мм - 6200×1980×2260
Вес нетто - кг - 9000
---
