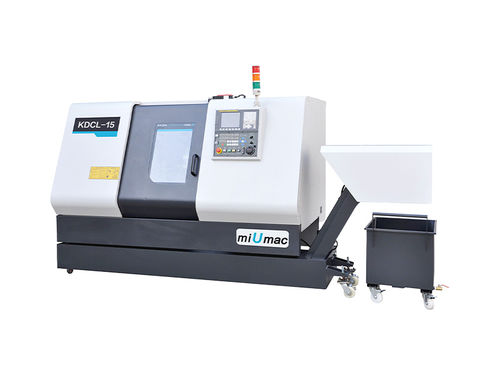

Токарный станок ЧПУ KDCL-15H2 осинаклонная станинаA2-5
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Количество осей
- 2 оси
- Конструкция
- наклонная станина
- Передний конец шпинделя
- A2-5
- Количество инструментов
- 12 инструментов
- Применение
- для использования в автомобилях, для мехобработки валов и элементов валов, для сложных деталей
- Рабочая характеристика
- высокая жесткость, с высокой производительностью, высокоэффективное, с высокой пропускной способностью, большая производительность
- Диаметр
360 mm
(14,17 in)- Скорость вращения
6 000 rpm
(37 699,112 rad.min-1)- Максимальный диаметр резки
140 mm
(6 in)- Максимальная длина резки
300 mm
(12 in)- Ход Х
140 mm
(6 in)- Ход Z
320 mm
(13 in)- Быстрая подача по оси X
12 m/min
- Быстрая подача по оси Z
20 m/min
- Номинальная мощность
7,5 kW, 11 kW
(10,2 hp, 15 hp)- Габаритная длина
2 700 mm
(106 in)- Габаритная ширина
1 460 mm
(57 in)- Общая высота
1 680 mm
(66 in)- Вес
3 100 kg
(6 834 lb)
Описание
Многофункциональный токарный станок с ЧПУ
1. Станок оснащен системой ЧПУ с полным набором функций и высокой надежностью. В конструкции станка используется метод механической, электронной и гидравлической интеграции с компактной структурой.
2. Станок имеет 45° интегрированную наклонную станину с высокой жесткостью и плавным удалением стружки.
3. По осям X и Z установлены прецизионные линейные направляющие без люфта, что обеспечивает высокую жесткость и точность.
АРТИКУЛ - ЕДИНИЦА ИЗМЕРЕНИЯ - KDCL-15H
Макс. диаметр поворота над станиной - мм - Ø360
Макс. диаметр резания для дисковых деталей - мм - Ø140
Макс. диаметр резания для деталей оси - мм - Ø140
Макс. длина резания для деталей оси - мм - 300
Шпиндель - -
Отверстие шпинделя - мм - Ø56
Шпиндель - - A₂-5
Скорость вращения шпинделя - об/мин - 6000
Ход - - -
Макс. ход оси X - мм - 140
Макс. ход оси Z - мм - 320
Подача - - -
Быстрая подача для оси X - м/мин - 12
Быстрая подача для оси Z - м/мин - 20
Револьверная головка - - -
Станции инструментальной стойки - - 12
Внешний диаметр. Хвостовик режущего инструмента - мм - 20×20
Макс. внутренний диаметр. Хвостовик режущего инструмента - мм - Ø32
Хвостовая бабка - - -
Диаметр втулки хвостовика. - мм - Ø80
Ход хвостовой бабки - мм - 90
Конусность отверстия хвостовой бабки - - MT.No.4
Прочие - - -
Мощность главного двигателя - кВт - 7,5/11
Конструкция станины - - Наклонная станина 45°
Минимальный вход - мм - 0,001
Повторяемость - мм - ≤0,006
Диаметр патрона. - - 6
Габаритные размеры (Д×Ш×Г) - мм - 2700×1460×1680
Вес нетто - кг - 3100
---
