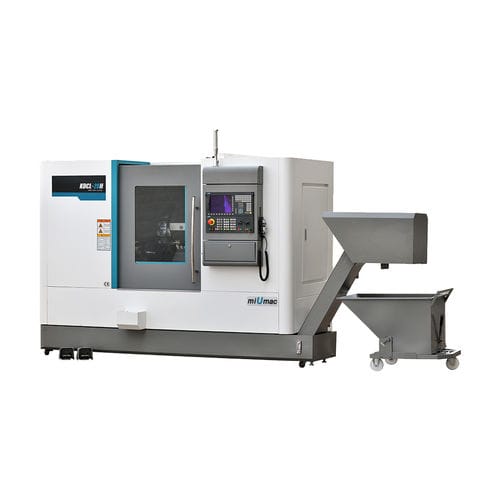

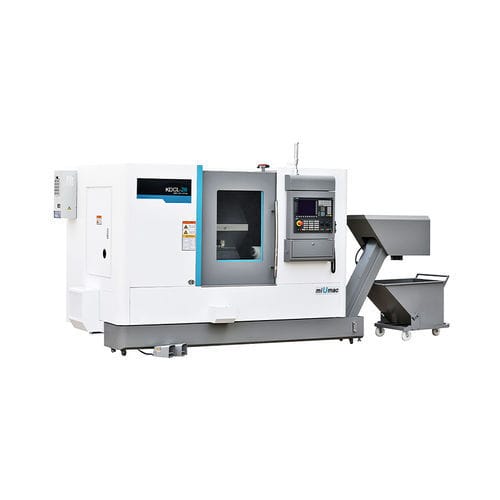

Токарный станок ЧПУ KDCL-28H2 осинаклонная станинаA2-6
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Количество осей
- 2 оси
- Конструкция
- наклонная станина
- Передний конец шпинделя
- A2-6
- Количество инструментов
- 12 инструментов
- Применение
- для использования в автомобилях, для мехобработки валов и элементов валов, для сложных деталей, для металла
- Рабочая характеристика
- высокой точности, высокая жесткость, с высокой производительностью, высокоэффективное
- Диаметр
520 mm
(20,47 in)- Скорость вращения
4 000 rpm, 5 000 rpm
(25 132,741 rad.min-1, 31 415,927 rad.min-1)- Максимальный диаметр резки
370 mm
(15 in)- Максимальная длина резки
420 mm
(17 in)- Ход Х
235 mm
(9 in)- Ход Z
540 mm
(21 in)- Быстрая подача по оси X
30 m/min
- Быстрая подача по оси Z
30 m/min
- Номинальная мощность
15 kW, 18,5 kW
(20,4 hp, 25,2 hp)- Габаритная длина
4 500 mm
(177 in)- Габаритная ширина
1 850 mm
(73 in)- Общая высота
2 000 mm
(79 in)- Вес
4 300 kg
(9 480 lb)
Описание
Многофункциональный токарный станок с ЧПУ
1. Станок оснащен системой ЧПУ с полным набором функций и высокой надежностью. В конструкции станка используется метод механической, электронной и гидравлической интеграции с компактной структурой.
2. Цельная наклонная станина повышает жесткость станка и облегчает транспортировку стружки.
3. По осям X и Z установлены прецизионные линейные направляющие без люфта, что обеспечивает высокую жесткость и точность.
Артикул - Единица измерения - KDCL-28H
Обработка - - -
Макс. диаметр поворота над станиной - мм - Ø520
Макс. диаметр резания для дисковых деталей - мм - Ø370
Макс. диаметр резания для деталей оси - мм - Ø250
Макс. длина резки для деталей оси - мм - 420
Шпиндель - - -
Отверстие шпинделя - мм - Ø63/Ø65 (втулка)
Шпиндель - - A₂-6
Скорость вращения шпинделя - об/мин - 4000/5000(втулка)
Ход - - -
Макс. перемещение оси X - мм - 235
Макс. перемещение оси Z - мм - 540
Макс. перемещение оси Y - мм - - -
Скорость - - -
Быстрая подача для оси X - м/мин - 30
Быстрая подача для оси Z - м/мин - 30
Быстрая подача для оси Y - м/мин - - -
Револьверная головка - - -
Станции инструментальной стойки - шт - 12
Внешний диаметр. Хвостовик режущего инструмента - мм - 20×20
Макс. внутренний диаметр хвостовика режущего инструмента - мм - Ø32
Хвостовая бабка - - -
Втулка хвостовика Диам. - мм - Ø80
Ход хвостовой втулки - мм - 120
Конусность отверстия хвостовой бабки - - MT.No.4
Прочие - - -
Мощность главного двигателя - кВт - 15/18,5
Конструкция станины - - Наклонная станина 45°
Минимальный вход - мм - 0,001
Повторяемость - мм - ≤0,006
Технические характеристики гидравлического патрона - дюйм - 8
Габаритные размеры (Д×Ш×Г) - мм - 4500×1850×2000
Вес нетто - кг - 4300
---
