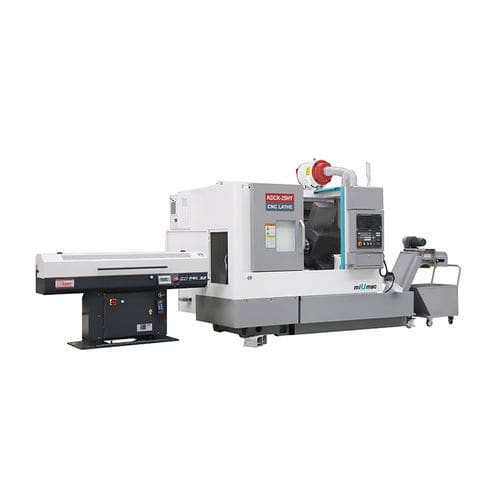

Токарный станок ЧПУ KDCK-25HY3 осинаклонная станина12 инструментов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Количество осей
- 3 оси
- Конструкция
- наклонная станина
- Количество инструментов
- 12 инструментов
- Применение
- для сложных деталей, для мехобработки валов и элементов валов
- Рабочая характеристика
- высокой точности, высокая жесткость, с высокой производительностью, высокоэффективное, с высокой пропускной способностью, большая производительность
- Другие характеристики
- компактное
- Диаметр
500 mm
(19,69 in)- Скорость вращения
3 000 rpm
(18 849,556 rad.min-1)- Максимальный диаметр резки
260 mm
(10 in)- Максимальная длина резки
320 mm
(13 in)- Ход Х
160 mm
(6 in)- Ход Z
500 mm
(20 in)- Быстрая подача по оси X
15 m/min
- Быстрая подача по оси Z
20 m/min
- Номинальная мощность
7,5 kW, 11 kW
(10,2 hp, 15 hp)- Габаритная длина
1 950 mm, 2 000 mm
(77 in, 79 in)- Габаритная ширина
1 650 mm, 1 700 mm
(65 in, 67 in)- Общая высота
1 680 mm, 1 880 mm
(66 in, 74 in)- Вес
3 800 kg
(8 378 lb)
Описание
1. Станок оснащен системой ЧПУ с полным набором функций и высокой надежностью. В конструкции станка используется метод механической, электронной и гидравлической интеграции с компактной структурой.
2. Плоская станина и наклонная скользящая структура, с высокой жесткостью и плавным удалением стружки.
3. По осям X и Z установлены прецизионные линейные направляющие без люфта, что обеспечивает высокую жесткость и точность.
Артикул - Единица измерения - KDCK-25HY
Обработка - - -
Макс. диаметр поворота над станиной - мм - Ø500
Макс. диаметр резания для дисковых деталей - мм - Ø260
Макс. диаметр резания для деталей оси - мм - Ø250
Макс. длина резки для деталей оси - мм - 320
Шпиндель - -
Отверстие шпинделя - мм - Ø62
Шпиндель - мм - Ø170 прямая станция
Скорость вращения шпинделя - об/мин - 3000
Ход - - -
Макс. перемещение оси x - мм - 160
Макс. перемещение оси Z - мм - 390
Макс. перемещение оси Y - мм - ±30
Подача - -
Быстрая подача для оси X - м/мин - 15
Быстрая подача для оси Z - м/мин - 20
Быстрая подача для оси Y - мм - 5
Револьверная головка - - -
Станции инструментальной стойки - шт - 12
Внешний диаметр. Хвостовик режущего инструмента - мм - 20×20
Макс. внутренний диаметр хвостовика режущего инструмента - мм - Ø25
Хвостовая бабка - - -
Втулка хвостовика Диам. - мм - Ø63
Ход хвостовой бабки - мм - 115
Конусность отверстия хвостовой бабки - - MT.No.4
Прочие - - -
Мощность главного двигателя - кВт - 7,5/11
Конструкция станины - - Наклонная станина 30°
Минимальный вход - мм - 0,001
Повторяемость - мм - ≤0,006
Диаметр патрона. - дюйм - 8
Габаритные размеры (Д×Ш×Г) - мм - 2000×1700×1880
Вес нетто - кг - 3800
---
