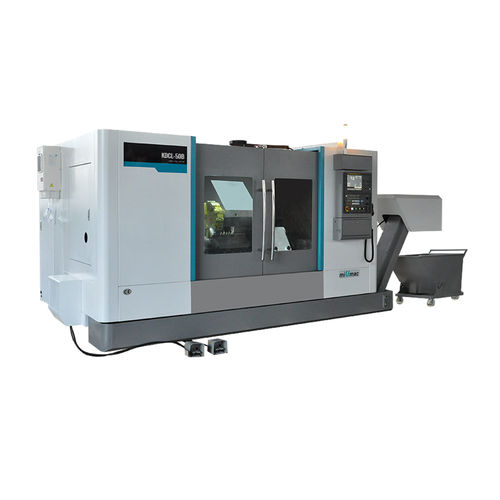

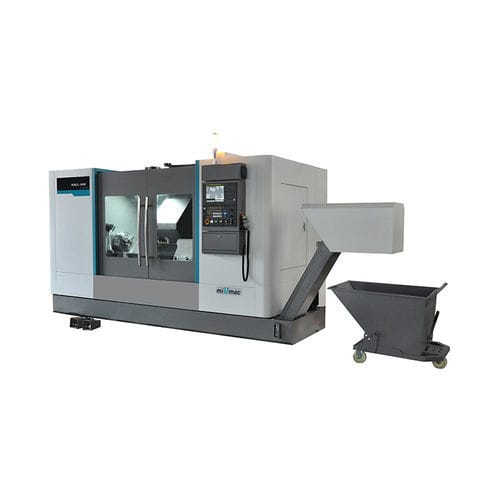

Токарный станок ЧПУ KDCL-50B

2 осинаклонная станина12 инструментов

Многофункциональный токарный станок с ЧПУ 1. Станок оснащен системой ЧПУ с полным набором функций и высокой надежностью. 2. В конструкции станка используется метод механической, электронной и гидравлической интеграции с компактной структурой. Артикул - Единица измерения - KDCL-50B Траверса - - - Макс.диаметр поворота над станиной - мм - Ø1000 Макс.диаметр резания для дисковых деталей - мм - Ø900 Макс. диаметр резания для деталей оси - мм - Ø620 Максимальная длина резания (от торца патрона до мертвой точки) - мм - 2000 Расстояние от центра шпинделя до земли - мм - 1450 Макс. перемещение по оси X - мм - 550 Макс. перемещение по оси Z - мм - 2100 Шпиндель - - - Шпиндель - - A₂-15 Отверстие шпинделя - мм - Ø160 Режим привода шпинделя - - ременная передача Макс. скорость вращения шпинделя - об/мин - 800 Мощность двигателя шпинделя - кВт - 22 Передняя часть шпинделя Диам. - мм - Ø220 Гидравлический патрон Диам. - дюйм - 21 Подача - - - Быстрая подача по оси X/Z - м/мин - 16/12 Мощность серводвигателя по оси X/Z - кВт - 4/6 Револьверная головка - - - Станции инструментальной стойки - шт - 12 Внешний диаметр. Хвостовика режущего инструмента - мм - 32×32 Макс. внутренний диаметр хвостовика режущего инструмента - мм - Ø50 Мощность двигателя режущего инструмента - кВт - - - Макс. скорость вращения режущего инструмента - об/мин - - - Хвостовая бабка - - - Втулка хвостовой бабки Диам. - мм - Ø160 Ход втулки хвостовика - мм - 200 Конусность отверстия хвостовой бабки - - MT NO.6 Прочие - - - Общая мощность - кВА - 40 Мощность насоса охлаждения - Вт - 750 Объем смазочного насоса - L - 1,8 Габаритные размеры （L×W×H） - мм - 7000×2300×2450 Масса нетто - кг - 13000 Точность - мм - IT5~6 Радиальное биение конического отверстия шпинделя - мм - ≤0,003 Точность позиционирования по оси X - мм - ≦0,008 Точность позиционирования по оси Z - мм - ≦0,016 Точность повторного позиционирования по оси X - мм - ≦0,005 Точность повторного позиционирования по оси Z - мм - ≦0,010 Круглость обрабатываемой заготовки - мм - ≤0,005/Ø120 Цилиндричность заготовки - мм - ≤0,010/Ø120×150 Плоскостность заготовки - мм - ≤0,02/Ø500 Шероховатость поверхности заготовки - - ≤Ra1.25
