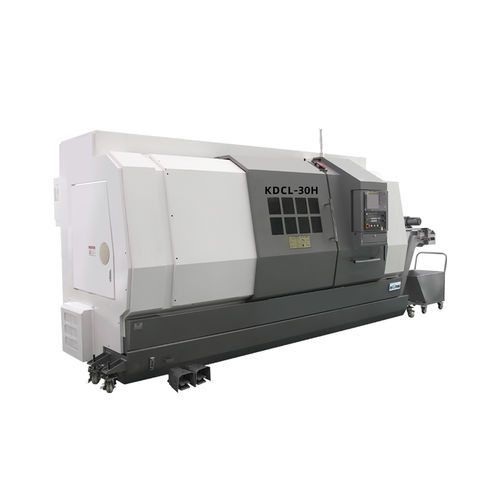

Токарный станок ЧПУ KDCL-30H2 осинаклонная станинаA2-8
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Количество осей
- 2 оси
- Конструкция
- наклонная станина
- Передний конец шпинделя
- A2-8
- Количество инструментов
- 12 инструментов
- Применение
- для мехобработки валов и элементов валов, для сложных деталей, для массового производства
- Рабочая характеристика
- высокая жесткость, с высокой производительностью, высокоэффективное
- Диаметр
650 mm
(25,59 in)- Скорость вращения
2 500 rpm
(15 707,963 rad.min-1)- Длина детали
1 000 mm
(39 in)- Максимальный диаметр резки
400 mm
(16 in)- Максимальная длина резки
1 000 mm
(39 in)- Ход Х
270 mm
(11 in)- Ход Z
1 060 mm
(42 in)- Быстрая подача по оси X
16 m/min
- Быстрая подача по оси Z
20 m/min
- Номинальная мощность
18,5 kW, 22 kW
(25,2 hp, 29,9 hp)- Габаритная длина
5 500 mm
(217 in)- Габаритная ширина
1 980 mm
(78 in)- Общая высота
2 260 mm
(89 in)- Вес
7 500 kg
(16 535 lb)
Описание
Многофункциональный токарный станок с ЧПУ
По осям X и Z используются прецизионные линейные направляющие без люфта, что обеспечивает высокую жесткость и точность.
Артикул - Единица измерения - KDCL-30H
Обработка - - -
Макс. диаметр поворота над станиной - мм - Ø650
Макс. диаметр резания для дисковых деталей - мм - Ø400
Макс. диаметр резания для деталей оси - мм - Ø370
Макс. длина резки для деталей оси - мм - 1000
Шпиндель - -
Отверстие шпинделя - мм - Ø90
Шпиндель - - A₂-8
Скорость вращения шпинделя - об/мин - 2500
Ход - - -
Макс. перемещение оси X - мм - 270
Макс. ход оси Z - мм - 1060
Скорость - - -
Быстрая подача для оси X - м/мин - 16
Быстрая подача для оси Z - м/мин - 20
Револьверная головка - - -
Станции инструментальных стоек - шт - 12
Мощность двигателя - кВт - 3,7/5,5
Макс. скорость вращения инструмента под напряжением - об/мин - 4000
Наружный диаметр. Хвостовика режущего инструмента - мм - 25×25
Внутренний диаметр хвостовика режущего инструмента - мм - Ø40
Хвостовая бабка - - -
Втулка хвостовой бабки Диам. - мм - Ø100
Ход хвостовой втулки - мм - 200
Конусность отверстия хвостовой бабки - - MT.No.6
Прочие - - -
Мощность главного двигателя - кВт - 18,5/22
Конструкция станины - - 45°Наклонная станина
Минимальный вход - мм - 0,001
Повторяемость - мм - ≤0,006
Диаметр патрона. - - 12
Габаритные размеры (Д×Ш×Г) - мм - 5500×1980×2260
Вес нетто - кг - 7500
---
