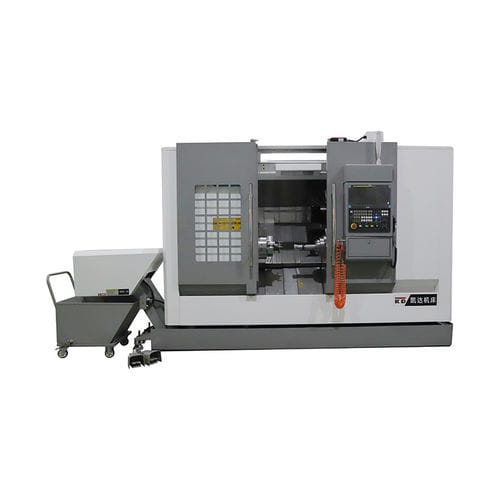

Токарный станок ЧПУ KDCL-15DY4 осинаклонная станинаA2-6
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Количество осей
- 4 оси
- Конструкция
- наклонная станина
- Передний конец шпинделя
- A2-6
- Количество инструментов
- 12 инструментов
- Применение
- для сложных деталей, для мехобработки валов и элементов валов
- Рабочая характеристика
- высокой точности, высокая жесткость, с высокой производительностью, сверхточное, с высокой пропускной способностью, большая производительность
- Другие характеристики
- с осью Y
- Диаметр
600 mm
(23,62 in)- Скорость вращения
4 000 rpm
(25 132,741 rad.min-1)- Максимальный диаметр резки
360 mm
(14 in)- Максимальная длина резки
500 mm
(20 in)- Ход Х
235 mm
(9 in)- Ход Z
605 mm
(24 in)- Быстрая подача по оси X
30 m/min
- Быстрая подача по оси Z
30 m/min
- Номинальная мощность
18,5 kW, 22 kW
(25,2 hp, 29,9 hp)- Габаритная длина
4 300 mm
(169 in)- Габаритная ширина
2 080 mm
(82 in)- Общая высота
2 500 mm
(98 in)- Вес
5 500 kg
(12 125 lb)
Описание
1. Станок оснащен системой ЧПУ с полным набором функций и высокой надежностью. В конструкции станка используется метод механической, электронной и гидравлической интеграции с компактной структурой.
2. Компонент шпинделя имеет высокую жесткость конструкции для обеспечения переменной скорости для реализации постоянной линейной скорости резки и высокой скорости резки.
3. По осям X и Z установлены прецизионные линейные направляющие без люфта, что обеспечивает высокую жесткость и точность.
Артикул - Единица измерения - KDCL-15DY
Ход - - -
Макс. диаметр поворота над станиной - мм - Ø600
Макс. диаметр резания для дисковых деталей - мм - Ø360
Макс.диаметр резки для деталей оси - мм - Ø300
Макс. длина резания для деталей оси - мм - 500
Макс. перемещение по оси X - мм - 235
Макс. перемещение по оси Y - мм - ±50
Макс.перемещение по оси Z - мм - 605
Макс. ход оси ZB - мм - 550
Шпиндель - - -
Шпилька главного шпинделя - - A₂-6
Отверстие главного шпинделя - мм - Ø79
Макс. скорость вращения главного шпинделя - об/мин - 4000
Мощность двигателя главного шпинделя - кВт - 18,5/22
Гидравлический патрон главного шпинделя Диам. - дюйм - 8
Шлиц подшпинделя - - A₂-5
Отверстие под шпиндель - мм - Ø56
Максимальная скорость вращения шпинделя - об/мин - 6000
Мощность двигателя субшпинделя - кВт - 7,5/11
Гидравлический патрон под шпиндель Диам. - дюйм - 6
Подача - - -
Быстрая подача по оси X/Z/ZB - м/мин - - -
Быстрая подача по оси X/Y/Z/ZB - м/мин - 30/30/30/30
Мощность двигателя оси X/Z/ZB - кВт - - -
Мощность двигателя оси X/Y/Z/ZB - кВт - 4/4/4/4
Револьверная головка - - -
Станции инструментальной стойки - - 12
Внешний диаметр хвостовика режущего инструмента - мм - 25×25
Макс. внутренний диаметр хвостовика режущего инструмента - мм - Ø40
Цанга для режущего инструмента - - ER32
Мощность электродвигателя - кВт - 3,7/5,5
Макс. скорость вращения электроинструмента - об/мин - 4000
Прочее - - -
Конструкция станины - - 45° наклонная станина
Общая мощность - кВА - 50
Мощность охлаждающего насоса - Вт - 750
Объем смазочного насоса - L - 1,8
Габаритные размеры （L×W×H） - мм - 4300×2080×2500 （с транспортером для стружки）
Вес нетто - кг - 5500
---
