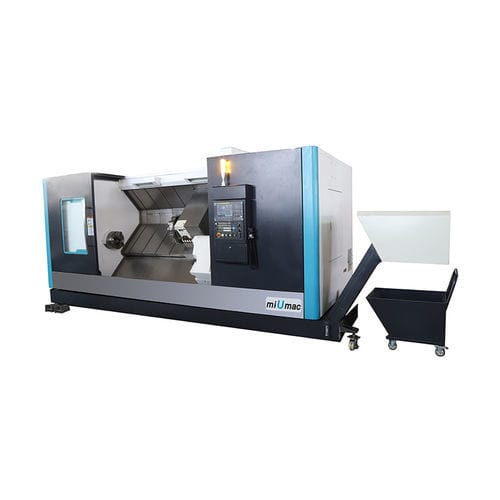

Токарный станок ЧПУ KDCL-35

наклонная станинаA2-1112 инструментов

Пункт - Устройство - KDCL-35 Ход - - - Макс. диаметр поворота над станиной - мм - Ø750 Макс.диаметр резания для дисковых деталей - мм - Ø630 Макс.диаметр резания для деталей оси - мм - Ø450 Макс. длина резания (от торца патрона до центра) - мм - 1000/2000/3000 Расстояние от центра шпинделя до земли - мм - 1150 Макс.перемещение по оси X - мм - -30~325 Макс. перемещение по оси Z - мм - 1100/2100/3100 Шпиндель - - - Шпиндель - - A₂-11 Отверстие шпинделя - мм - Ø105 Диаметр патрона. - мм - Ø380 Диаметр подшипника шпинделя (передний/задний) - мм - Ø160/Ø150 Макс. скорость вращения шпинделя - об/мин - 1600 Мощность двигателя шпинделя - кВт - 26/22 Подача - - - Быстрая подача по оси X/Z - м/мин - 16/14 Мощность серводвигателя оси X/Z - кВт - 3/3 Пролет направляющих станины (ось Z) - мм - 510 Пролет направляющей седла (ось X) - мм - 376 Пролет направляющих хвостовой бабки - мм - 354 Револьверная головка - - - Станции инструментальных постов - - 12 Метод выбора инструмента - - Выбирайте рядом Внешний диаметр хвостовика режущего инструмента - мм - 32×32 Макс. внутренний диаметр хвостовика режущего инструмента - мм - Ø50 Мощность двигателя привода вращающегося инструмента - кВт - / Макс. скорость вращения вращающегося инструмента - об/мин - / Втулка вращающегося инструмента - мм - / Хвостовая бабка - - - Диаметр втулки хвостовика. - мм - Ø120 Ход хвостовой бабки - мм - 200 Конусность отверстия хвостовой бабки - - MT NO.6 Ход хвостовой бабки (ось W) - мм - 800/1800/2800 Точность - - - Точность позиционирования по оси X - мм - ≤0,008 Точность позиционирования по оси Z - мм - ≦0,016 Точность позиционирования по оси C - сек Точность повторного позиционирования по оси X - мм - ≦0,005 Точность повторного позиционирования по оси Z - мм - ≦0,010 Точность повторного позиционирования по оси C - сек Другие - - - Конструкция станины - - наклонная станина 45° Общая мощность - кВА - 50 Мощность охлаждающего насоса - Вт - 750 Мощность смазочного насоса - L - 1,8 Габаритные размеры （L×W×H） - мм - 5200/62007200×1980×2260 Вес нетто - кг - 8000/10000/12000
