Атомно-силовая микроскоп
для исследованийдля испытания материаловдля электронной промышленности

Атомно-силовая микроскоп - Xiamen Dexing Magnet Tech. Co., Ltd. - для исследований / для испытания материалов / для электронной промышленности
Атомно-силовая микроскоп - Xiamen Dexing Magnet Tech. Co., Ltd. - для исследований / для испытания материалов / для электронной промышленности
Атомно-силовая микроскоп - Xiamen Dexing Magnet Tech. Co., Ltd. - для исследований / для испытания материалов / для электронной промышленности - изображение - 2
Атомно-силовая микроскоп - Xiamen Dexing Magnet Tech. Co., Ltd. - для исследований / для испытания материалов / для электронной промышленности - изображение - 3
Атомно-силовая микроскоп - Xiamen Dexing Magnet Tech. Co., Ltd. - для исследований / для испытания материалов / для электронной промышленности - изображение - 4
Атомно-силовая микроскоп - Xiamen Dexing Magnet Tech. Co., Ltd. - для исследований / для испытания материалов / для электронной промышленности - изображение - 5
Атомно-силовая микроскоп - Xiamen Dexing Magnet Tech. Co., Ltd. - для исследований / для испытания материалов / для электронной промышленности - изображение - 6
Атомно-силовая микроскоп - Xiamen Dexing Magnet Tech. Co., Ltd. - для исследований / для испытания материалов / для электронной промышленности - изображение - 7
Атомно-силовая микроскоп - Xiamen Dexing Magnet Tech. Co., Ltd. - для исследований / для испытания материалов / для электронной промышленности - изображение - 8
Атомно-силовая микроскоп - Xiamen Dexing Magnet Tech. Co., Ltd. - для исследований / для испытания материалов / для электронной промышленности - изображение - 9
Атомно-силовая микроскоп - Xiamen Dexing Magnet Tech. Co., Ltd. - для исследований / для испытания материалов / для электронной промышленности - изображение - 10
Атомно-силовая микроскоп - Xiamen Dexing Magnet Tech. Co., Ltd. - для исследований / для испытания материалов / для электронной промышленности - изображение - 11
Атомно-силовая микроскоп - Xiamen Dexing Magnet Tech. Co., Ltd. - для исследований / для испытания материалов / для электронной промышленности - изображение - 12
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
атомно-силовая
Применение
для исследований, для испытания материалов, для материалов, для электронной промышленности, для полупроводника
Метод наблюдения
для топографии
Другие характеристики
высокое разрешение, автоматизированный, механизированный, для полупроводниковых пластин, для использования в воздухе или в жидкости, пьезоэлектрический, высокой точности
Пространственное разрешение

0,02 µm

Описание

Обзор продукта

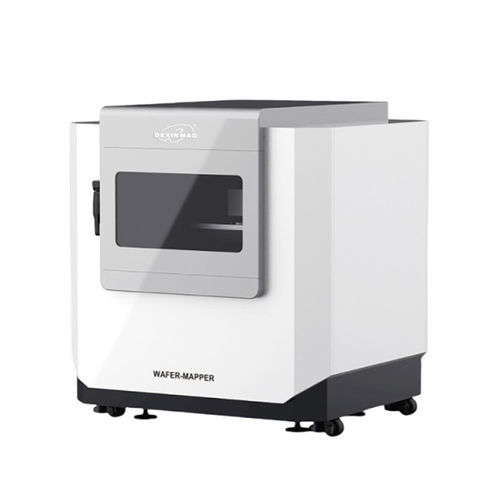

Атомно-силовой микроскоп (wafer-level AFM) — это высокоразрешающий зондовый сканирующий прибор, предназначенный для характеристики трехмерной морфологии поверхности и многофункциональных свойств проводников, полупроводников и диэлектриков на уровне пластин (wafer) с автоматическим выходом зонда и высокой точностью позиционирования.

Особенности
  • Продвинутые многофункциональные испытания: измерения включают модуль Юнга, адгезию, визуализацию магнитных доменов, поверхностный потенциал, работу выхода и другие физические величины.
  • Адаптируемая среда: совместим с аксессуарами, такими как чашки для культивирования и нагревательные столы; поддерживает измерения в воздухе и жидкостях, возможна работа под водой и при высоких температурах.
  • Интеллектуальное выведение зонда: автоматическая вставка иглы/зонда одним нажатием с использованием пьезоэлектрической сканирующей трубки.
  • Адаптация к размерам образца: предназначен для обработки 12-дюймовых пластин, обратно совместим с 8-, 6-, 4-дюймовыми пластинами и фрагментами.

Технические показатели
  • Уровень шума (XY): 0,2 нм (замкнутая система), 0,02 нм (разомкнутая система).
  • Уровень шума (Z): 0,06 нм (замкнутая система), 0,03 нм (разомкнутая система).
  • Нелинейность: 0,15% (XY), 1% (Z).
  • Режим сканирования: полносканирующий режим зонда XYZ (образец остается неподвижным во время сканирования).
  • Диапазон сканирования: 90 μm × 90 μm × 9 μm.
  • Скорость сканирования: 0,1 Гц — 30 Гц.
  • Точки выборки изображения: от 32 × 32 до 4000 × 4000.
  • Совместимость размеров образца: 12-дюймовая пластина; обратно совместим с 8-, 6-, 4-дюймовыми пластинами и фрагментами.
  • Режимы работы: контактный, tapping, бесконтактный.
  • Адаптивные среды: воздушная и жидкостная фазы.
  • Многофункциональные режимы измерения: EFM, KPFM, PFM, C-AFM, SCFM, MFM, LFM, нано-лечение/обработка, спектроскопия силы в одной точке, режим модуляции силы.
  • Опция: полностью автоматическая загрузка/разгрузка.
  • Система полностью автоматического выведения зонда: ход 35 мм, точность шага 50 нм.

Примеры изображений / практические случаи
  • Морфология глобулярного белкового образца (tapping-режим).
  • Потенциал полосовой электродной структуры Au-Ti — сканирование KPFM (lift-режим), пример сканирования: 18 μm × 18 μm.
  • Электростатическая сила полосового электрода Au-Ti — EFM (lift-режим), пример сканирования: 18 μm × 18 μm.
  • Магнитный домен тонкой пленки Fe-Ni — MFM (lift-режим), пример сканирования: 14 μm × 14 μm.
  • Карта вертикальной амплитуды пьезоэлектрического эффекта PbTiO3 — PFM (контактный режим), пример сканирования: 20 μm × 20 μm.
  • Морфология полистирольных шариков — tapping-режим, пример сканирования: 10 μm × 10 μm.
  • Изображения морфологии нитей SiC.

Характеристики / спецификации
  • Тип зонда: микро-кронштейн (micro-cantilever) для 3D-характеризации поверхности.
  • Разрешающая способность изображения: до 20 пикометров (заявление системы).
  • Позиционирующая платформа: моторизованная платформа позиционирования образца с оптическим изображением; точность позиционирования 1 µm на участке 300 mm × 300 mm.
  • Автоматизация: автоматическое выведение зонда и регулировка параметров сканирования; опция полностью автоматической загрузки/разгрузки пластин.
  • Поддержка среды и образцов: поддерживает чашки для культивирования, нагревательные платформы, жидкостные ячейки и высокотемпературные установки для гибких экспериментальных условий.
  • Типичные применения: характеристика материалов, визуализация магнитных доменов, картирование поверхностного потенциала, картирование пьезоэлектрического отклика, наносекционная морфология биологических и неорганических образцов.

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги Xiamen Dexing Magnet Tech. Co., Ltd.
