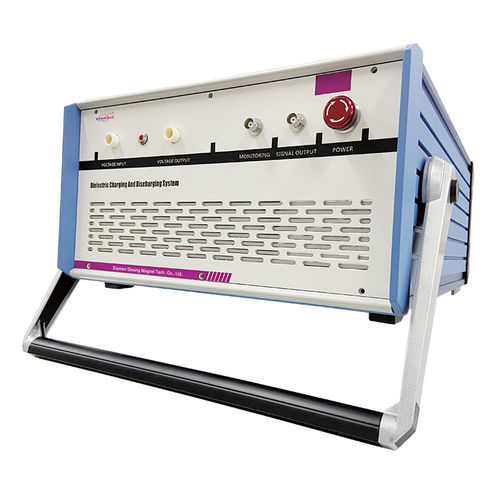

Испытательная система для лаборатории DX-DSC-10KV

Обзор
Система заряд‑разряд диэлектрика DX-DSC-10KV — испытательный стенд Dexinmag для изучения поведения заряд/разряд при высоком напряжении и характеристик накопления энергии диэлектрических материалов. Система объединяет специализированную схему разряда конденсатора, совместимость с внешними высоковольтными усилителями/источниками, сбор данных через осциллограф и опциональные испытания с переменной температурой.

Особенности

• Высокая масштабируемость: подключение к внешним ВЧ‑усилителям или ВН‑источникам постоянного тока.
• Высокая способность по разрядному току: измерение токомером/зондом до 100 A (150 A; мониторинг нескольких токов).
• Гибкость по образцам: настраиваемая платформа для образцов, подходит для тонких и толстых пленок, керамики.
• Сбор данных: захват формы сигнала осциллографом и прямой расчет плотности сохраняемой энергии.
• Функция источника сигнала: поддержка генерации произвольных форм сигналов.
• Испытания при переменной температуре: от комнатной до 250℃; диапазон управления модулем 0–200℃.
• Испытания поляризованных материалов: совместимость с оборудованием для поляризации при тестах пьезоэлектрических и диэлектрических образцов.
• Низкая паразитная емкость и быстрая коммутация: специальный ВН‑переключатель (SPDT) до 10 kV с низкой паразитной емкостью.
• Два режима испытаний: недоослабленный (разряд с коротким замыканием) и переослабленный (точный неиндуктивный резистор в качестве нагрузки).
• Возможность усталостных испытаний: поддержка циклических тестов.
• Рабочий диапазон: типичные напряжения до 10 kV и токи в мА‑диапазоне, где применимо.

Испытательная схема и работа
Система использует специализированную схему разряда конденсатора. Диэлектрический образец заряжается до заданного напряжения, затем накопленная энергия высвобождается на резистивную нагрузку при замыкании быстродействующего MOS‑высоковольтного переключателя. Временная зависимость напряжения/тока на образце во время разряда записывается прибором сбора данных (осциллографом) и используется для вычисления плотности разрядной энергии и сопутствующих показателей. Выбор различных сопротивлений нагрузки изменяет скорость разряда (RC‑поведение); для получения требуемых скоростей можно применять несколько резисторов или их комбинации. При высоковольтных kV‑испытаниях образцы обычно погружают в силиконовое масло.

Технические характеристики

• Модель оборудования: DX-DSC-10KV
• Полоса пропускания токового зонда: 120 MHz
• Пиковый ток: 0–100 A (150 A; мониторинг нескольких токов)
• Разрешение измерения тока: 1 mA
• Опции модулей ВН‑источника: 3 kV, 5 kV, 10 kV, 15 kV (ток: 0–5 mA)
• Ресурс переключателя: 1 миллион операций, выдерживаемое напряжение до 15 kV
• Диапазон температурного контроля (модуль): 0–200 ℃
• Стабильность и точность температуры: 0.1 ℃
• Испытуемые образцы: тонкая пленка, толстая пленка, керамика, стекло и др.
• Примечания: энергия и временные характеристики разряда зависят от емкости образца, сопротивления нагрузки и нелинейной/частотно‑зависимой диэлектрической реакции.

Применение и рекомендации

• Лабораторная оценка накопления энергии в диэлектриках и динамики заряд‑разрядных процессов.
• Совместимость с конфигурациями для поляризационных и пьезоэлектрических испытаний.
• При высоковольтных испытаниях рекомендуется соблюдать меры безопасности и применять погружение в масло.
