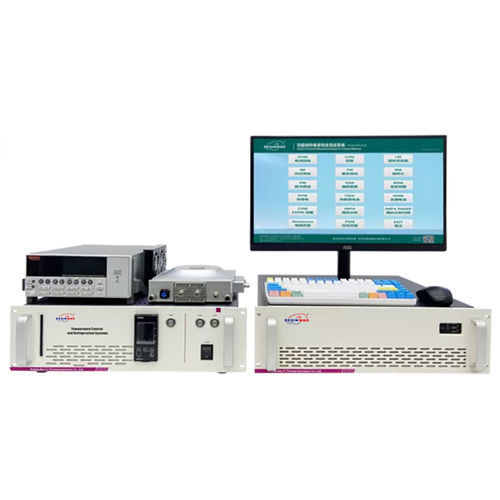

Тестер для промышленности DXPCT series

для лабораторий

Обзор продукта
Серия DXPCT анализирует кривые пироэлектрического коэффициента образца в зависимости от температуры и времени и формирует пироэлектрический спектр с помощью встроенного программного обеспечения. Поддерживаются образцы различных форм (диски, кубы, полосы, цилиндры). Система предназначена для оценки и испытаний ферроэлектрических и пьезоэлектрических материалов и связанных устройств.

Тестер пироэлектрического коэффициента DXPCT-A
DXPCT-A интегрирует нагреватель, измерительный держатель, дисплей и программное обеспечение в одном блоке для повышения стабильности измерений и упрощения обслуживания. Он измеряет температуру Кюри и пироэлектрический коэффициент пьезоэлектрических керамик в широком диапазоне температур до высоких температур.

Особенности продукта

• Платформа разработки с встроенной RAM, поддерживающая онлайн-обновления и удаленную диагностику
• 10.1” емкостной сенсорный экран для непосредственного управления
• Интегрированный нагреватель, измерительный держатель, дисплей и программное обеспечение
• Повышенная стабильность измерений и упрощенное обслуживание
• Возможность измерения температуры Кюри и пироэлектрического коэффициента пьезокерамики
• Работа от комнатной температуры до высоких температур (см. технические параметры)

Технические параметры DXPCT-A

• Температура измерения: от комнатной температуры до 800℃
• Площадь электрода: 100 mm²
• Точность регулирования температуры: ±0,5℃
• Точность измерения: ±0,5℃
• Скорость нагрева: 1–5℃/мин
• Скорость охлаждения: 1–5℃/мин
• Интегрирующий конденсатор: 10 μF (модель A)
• Чувствительность измерения напряжения: 0,1 mV
• Диапазон напряжений: 200 V
• Входное сопротивление канала измерения напряжения: 1 × 10¹² Ω
• Погрешность регистратора: <1%
• Габариты: (550 × 480 × 500) mm
• Вес оборудования: approx. 26 kg
• Система управления: встроенный промышленный ПК

Тестер DXPCT-B
DXPCT-B использует метод интегрирования тока с одномерным усилителем электрометрического класса (ток смещения на уровне фемтоампер), чтобы измерять пироэлектрический ток, накопленный на интегрирующем конденсаторе. Модуль измерения высокого сопротивления и высокоточный датчик температуры обеспечивают сигналы, которые обрабатываются промышленным компьютером. Совместим с пикоамперметрами (например, Dexinmag, Keithley 6514/6485/6517B) для измерения тока.

Технические параметры DXPCT-B

• Температура измерения: от комнатной температуры до 800℃
• Площадь электрода: 100 mm²
• Точность регулирования температуры: ±0,5℃
• Точность измерения: ±0,5℃
• Скорость нагрева: 1–5℃/мин
• Диапазон тока: 100 fF ~ 20 mA
• Погрешность измерения: <1%
• Габариты: (550 × 480 × 500) mm
• Вес оборудования: approx. 26 kg
• Система управления: встроенный промышленный компьютер

Программное обеспечение для тестирования
Программное обеспечение на базе LabVIEW обеспечивает стабильный сбор данных, восстановление после отключения питания и сохранение изображений/данных. Поддерживает XP, Windows 7 и Windows 10, спроектировано для надежных процедур испытаний пироэлектрических материалов.

Пользовательский интерфейс

• Многоязычный интерфейс (китайский и английский)
• Мониторинг состояния испытаний в реальном времени
• Иконки состояния для управления состоянием системы
• Управление правами пользователей для разграничения доступа
• Функции сигнализации при неисправностях оборудования

Краткое описание продукта
Серия DXPCT измеряет накопленный на интегрирующем конденсаторе пироэлектрический заряд/ток методом интегрирования заряда (модель A) или интегрирования тока (модель B). Сигналы от модуля высокоимпедансного измерения напряжения и датчика температуры обрабатываются промышленным ПК для определения пироэлектрического коэффициента и связанных характеристик в зависимости от температуры.

Технические спецификации

• Диапазон измеряемых температур: от комнатной температуры до 800℃
• Площадь электрода: 100 mm²
• Точность регулирования температуры: ±0,5℃
• Точность измерения: ±0,5℃
• Скорость нагрева/охлаждения: 1–5℃/мин
• Интегрирующий конденсатор: 10 μF (модель A)
• Чувствительность измерения напряжения: 0,1 mV
• Диапазон напряжения: 200 V
• Входное сопротивление измерения напряжения: 1 × 10¹² Ω
• Диапазон тока (модель B): 100 fF ~ 20 mA
• Погрешность регистратора/измерения: <1%
• Габариты: 550 × 480 × 500 mm
• Вес оборудования: approx. 26 kg
• Система управления: встроенный промышленный ПК
