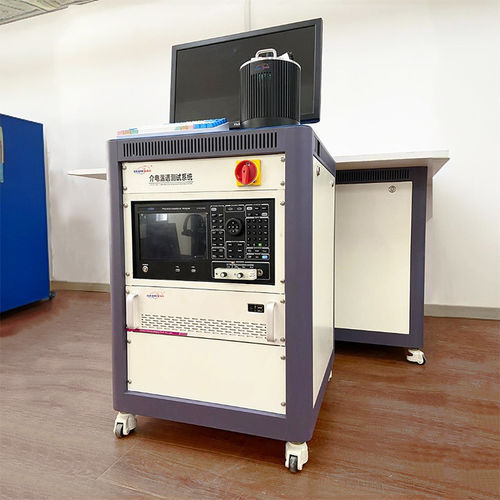

Диэлектрический детектор светорассеяния

Обзор

Система измерения диэлектрических параметров — это платформа для температурно‑управляемого анализа импеданса/диэлектрика для электрической характеристики изоляционных и функциональных материалов в широком диапазоне температур и частот. Поддерживает непрерывные высокоскоростные измерения и может быть расширена для дополнительных испытаний, таких как пробой и TSDC.

Параметры измерения

• Диапазон температур: -185°C…600°C
• Точность температурного контроля: ±0,25°C
• Скорость нагрева: до 10°C/мин (настраиваемая)
• Размер образца: φ < 25 мм; толщина < 4 мм
• Материал электродов: Платина
• Вспомогательный материал зажима: Керамика нитрида алюминия
• Частота испытания: 20 Гц – 10 МГц (возможность до 30 МГц в зависимости от конфигурации)
• Низкотемпературное охлаждение: Жидкий азот
• Метод нагрева: Нагрев электродов постоянным током (DC)
• Метод охлаждения: Водяное охлаждение
• Передача данных: RS-232
• Входное напряжение: 110–220 В
• Габариты оборудования: 180 мм × 210 мм × 50 мм

Особенности

• DC‑нагрев электродов и фильтрация для устранения гармоник сети и повышения стабильности измерений.
• Трехэлектродный метод измерения и согласованные по импедансу проводники для снижения ошибок, связанных с импедансом проводов и ограничениями экранирования при высоких температурах.
• Оптимизированное измерение температуры образца и конструкция электродов (например, напыленные проводящие покрытия) для минимизации паразитной емкости и пространственных эффектов.
• Модульная архитектура с возможностью расширения функций: пробой, термически стимулированные токи деполяризации (TSDC) и т.д.

Программное обеспечение

• ПО на базе LabVIEW: стабильное, сохраняет данные при отключении питания и изображений; совместимо с Windows XP, 7 и 10.
• Многоязычный интерфейс: поддержка китайского и английского языков.
• Мониторинг состояния испытания в реальном времени, легенды/иконы статуса, управление правами пользователей и функция сигнализации о неисправностях оборудования.
• Настраиваемые отчеты с печатью в один клик и экспортом в Excel и PDF; измерительные кривые и изображения сохраняются.
• Совместимость с анализаторами импеданса Keysight (E4990, E4991, E4980A), Wayne Kerr (6500B, 6530, 4235), Tonghui (2983, 2838, 2851) и аналогичными приборами.

Измеряемые параметры и функции испытаний

• Диапазон измерения диэлектрического спектра по температуре и по частоте.
• Измеряемые электрические величины: ε' (действительная) и ε'' (мнимая) диэлектрической проницаемости; C' и C'' действительная/мнимая части емкости; потери D; R' и R'' сопротивление; Z (Z', Z'') импеданс; Y (Y', Y'') проводимость; X реактанс; Q фактор качества; график Cole‑Cole; электромеханический коэффициент связи Kp.
• Выбор режима: параллельный или последовательный в соответствии с эквивалентной схемой.
• Частота измерения: настраивается в программном обеспечении.
• Обработка данных и изображений: экспорт и сохранение измерительных данных и кривых.

Технические характеристики

• Диапазон температур: -185°C…600°C
• Точность температурного контроля: ±0,25°C
• Скорость нарастания температуры: до 10°C/мин (настраиваемая)
• Размер образца: φ < 25 мм; толщина < 4 мм
• Материал электродов: Платина
• Вспомогательный материал зажима: Керамика нитрида алюминия
• Метод нагрева: DC‑нагрев электродов
• Низкотемпературное охлаждение: Жидкий азот
• Метод охлаждения: Водяное охлаждение
• Частота испытания (типично): 20 Гц – 10 МГц; до 30 МГц возможно (в зависимости от конфигурации)
• Передача данных: RS-232
• Входное напряжение: 110–220 В
• Габариты оборудования: 180 мм × 210 мм × 50 мм
