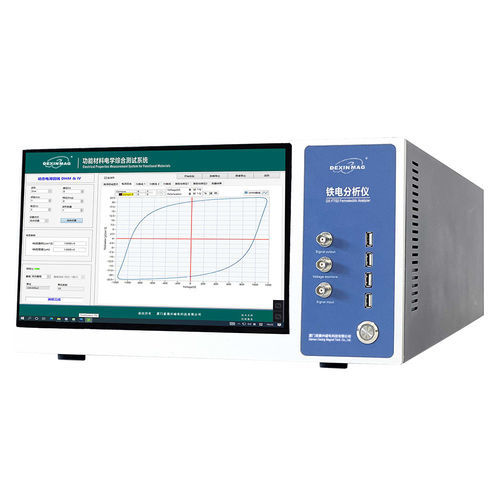

Испытательная система ферроэлектричка DX-FE2000

для лабораторийвысокого напряжения

Обзор
Система тестирования ферроэлектриков DEXINMAG DX-FE2000 — интегрированная платформа для характеристирования ферроэлектрических, пьезоэлектрических и диэлектрических материалов. Обеспечивает многофункциональные тесты и высокоскоростные измерения в одном хосте, поддерживает подключение внешних высоковольтных усилителей для расширения диапазонов измерений.

Функции измерений:

• DHM – Динамическое измерение гистерезисной петли
• CVM – Измерение CV
• LM – Измерение тока утечки
• FM – Измерение утомления
• PM – Импульсные измерения
• PYM – Пьроэлектрические измерения
• DTS – Диэлектрическое измерение по температуре
• RT – Измерение сопротивления
• PZM – Пьезоэлектрические измерения
• CHM – Статическое измерение гистерезисной петли
• IM – Измерение пятен
• RM – Измерение удержания
• BDM – Испытание на пробой
• TSDC – Измерение термически стимулированного тока
• ECM – Тест электрических карт
• POM – Поляризация в масляной ванне

Конфигурация прибора:
Система интегрирует специализированный промышленный компьютер-хост и измерительную электронику, включая тестовую схему, операционный усилитель и блок обработки данных.

• Конфигурация хоста: промышленная материнская плата, CPU i5 или выше, ОЗУ ≥ 8 ГБ, SSD ≥ 250 ГБ, сетевая карта, USB, DVD-привод, VGA-выход, предустановленный Windows 7 и программное обеспечение Dexinmag.

Калибровка и расширение:

• Модуль калибровки: встроенные высокоточные модули для измерения сопротивления и емкости, обеспечивающие самокалибровку и повышение точности.
• Расширение устройств: совместимость с горячими/холодными столами, высокотемпературным испытательным оборудованием, проб-станциями, ВН-усилителями, мегомметрами, анализаторами импеданса, контроллерами температуры для лазерного интерферометра, цифровыми источниками-метрами и т.д.

Расширяемые части / испытательные приспособления:

• Блочное испытательное приспособление — для толстопленочных, объемных ферроэлектриков и испытаний на пробой.
• Четырехзондовая проб-станция для тонких плёнок — (комнатная температура до 200°C) для тестов по толстопленочной ферроэлектрике, пьезоэлектрич. (e31) и пироэлектрич. измерений.
• Широкотемпературная нагрев/охлажд. платформа для тонких плёнок — (−196°C до +600°C) для измерений ферро- и пироэлектрических свойств в широком диапазоне температур.
• Проб-станция для тонких плёнок — тесты ферроэлектрич. при комнатной температуре для тонких и толстых плёнок.

Варианты высоковольтных усилителей (для bulk материалов):

• DXAM-10KV: ±10 kV; 0–20 mA; макс. 5 kHz.
• Trek 609E-6: ±4 kV; 0–20 mA; макс. 6 kHz.
• Trek 610E: ±10 kV; 0–2 mA; макс. 600 Hz.

Опция для пьезоизмерений / лазерный интерферометр:

• SIOS лазерный интерферометр одноканальный оптический зонд — минимальное разрешение 0.3 nm; диапазон деформаций 100 nm – 2579.50 μm.

Интерфейсы:

• USB Host порт: Type A (мышь/клавиатура/USB‑накопитель и т.д.).
• USBTMC интерфейс: Type B (USBTMC/USB488/USB 2.0 TMC совместим, подключаем к внешнему ПК).
• LAN: 10/100/1000 Base‑T Ethernet.
• Видео выход: 15‑контактный mini D‑Sub (VGA‑совместимый).

Защита анализатора и примечания:

• Защита от пробоя: рабочая выдерживаемая напряжение измерительного контура до 25 kV. При использовании внешних усилителей TREK применяйте модуль защиты высокой напряжения Dexinmag согласно рекомендациям поставщика.

Экологические показатели анализатора:

• Рабочая среда: Температура +5°C до +40°C; Влажность (влажный термометр < +29°C) 20%–80% без конденсации; Высота 0–2 000 м; Вибрация ≤ 0,21 Grms (5–500 Hz).
• Нерабочая среда: Температура −10°C до +60°C; Влажность (влажный термометр < +40°C) 20%–90% без конденсации; Высота 0–4 572 м; Вибрация ≤ 2,09 Grms (5–500 Hz).

Характеристики / Технические спецификации:

• Бренд: DEXINMAG (Dexinmag).
• Модель: DX-FE2000.
• Встроенное напряжение: ±10 V (поддержка внешних HV усилителей).
• Опции внешнего HV расширения: ±20 V, ±100 V, ±200 V, ±500 V, 4 kV, 10 kV, 20 kV (при использовании соответствующих модулей защиты).
• Разрешение АЦП: 18 бит.
• Минимальное разрешение заряда: < 10 fC.
• Минимальное разрешение площади: < 1 μm² (по спецификации).
• Максимальные зарегистрированные диапазоны заряда: 276 μC; 27.6 mC (в зависимости от диапазона).
• Максимальные зарегистрированные диапазоны площади: 2.76 cm²; >100 cm² (в зависимости от диапазона).
• Максимальная частота тестирования гистерезисной петли: до 500 kHz (примерные значения).
• Минимальная частота тестирования: 0.03 Hz.
• Минимальная ширина импульса: 0.5 μs.
• Минимальное время нарастания импульса (5 V): 400 ns.
• Максимальная ширина импульса: 1 s.
• Максимальная задержка между импульсами: 40 ks.
• Разрешение внутреннего тактового генератора: 25 ns.
• Минимальный ток утечки (интеграция макс. 20 s): < 1 pA.
• Входная ёмкость: ≈ 60 fF.
• Импедансный вход: да.
