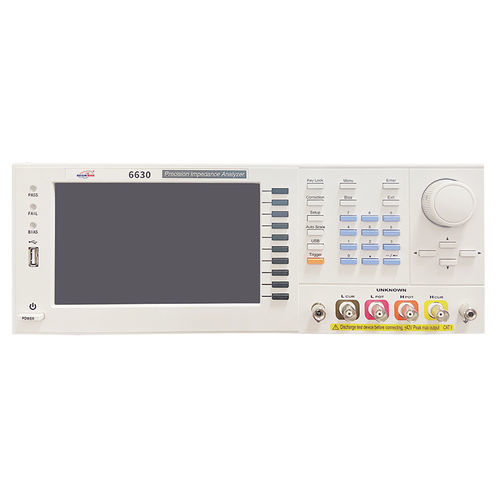

Анализатор импеданса DX6630 series

для наблюдениядля лабораторийнапряжения

Принцип
Анализатор импеданса измеряет комплексное электрическое сопротивление устройства в зависимости от частоты, одновременно регистрируя напряжение и ток с фазочувствительным обнаружением во время частотного сканирования. Измеряемые величины включают амплитуду импеданса, действительную и мнимую части и фазу; на их основе вычисляются параметры эквивалентной цепи — проводимость, индуктивность и ёмкость.

Характеристики

• Широкий диапазон частот источника сигнала: DC: 10 Гц–1/3/5/10/20/30/50 МГц (в зависимости от модели)
• Высокая точность измерений: базовая точность ±0,05 %
• Функция ALC: автоматическая регулировка уровня для стабилизации амплитуды сигнала
• Переключаемая выходная импеданс: 25 Ω / 100 Ω
• Совместимость с различными измерительными приспособлениями: режим счётчика, многопозиционные тесты и согласованные приспособления (включая жидкостные и диэлектрические)
• Дисплей: до четырёх параметров компонентов в режиме счётчика; одновременное отображение индуктивности и Rdc
• Функции коррекции: открытая цепь, короткое замыкание и компенсация нагрузки
• Сверхбыстрая скорость измерения: < 3 ms
• Функции классификации и обработки: автоматическая безусловная классификация, компаратор и BIN-классификация через интерфейс Handler
• Интерфейсы: RS-232, GPIB, Handler, LAN, USB Host/Device
• Применение: подходит для НИОКР, лабораторий и производственного тестирования
• Программное обеспечение: опциональное ПО для полного сбора данных и анализа

Технические характеристики (кратко)
Режим измерения: режим счётчика, многопозиционный тест
Эквивалентная схема: последовательная, параллельная
Калибровка: open, short, load
Компенсация длины линии: 0 / 0,5 / 1 / 2 м
Многопозиционный тест: 50 групп, 15 шагов теста в группе
BIN-классификация: до 9 уровней
Комparator: ABS, Δ ABS, Δ %, OFF
Внутренняя память: 100 групп настроек LCR; 50 групп настроек многопозиционного теста
USB Host память: файлы настроек LCR и многопозиционных тестов, BMP-изображения
Режим триггера: автоматический, ручной, RS-232, GPIB, Handler
Коммуникация: RS-232, GPIB, Handler, LAN, USB Host/Device
Питание: 90–264 Vac, 47–63 Hz; макс. потребляемая мощность 30 W
Дисплей: 7-дюймовый TFT цветной (800 × 480)
Рабочая среда: температура 10–40 °C; влажность 20–90 % RH
Габариты (Ш × В × Г): 336 × 147 × 340 мм
Вес: 3 кг

Параметры (модель / тестовая частота)
DX6630-1: 10 Гц – 1 МГц
DX6630-3: 10 Гц – 3 МГц
DX6630-5: 10 Гц – 5 МГц
DX6630-10: 10 Гц – 10 МГц
DX6630-20: 10 Гц – 20 МГц
DX6630-30: 10 Гц – 30 МГц

Переменный тестовый сигнал и точность измерения (выбранные параметры)
Разрешение частоты: шесть знаков
Точность выхода частоты: 7 ppm ± 0,01 %
Базовая точность: ±0,05 %
Диапазон тестового напряжения: 10 mV – 2 V rms
Минимальное разрешение по напряжению: 1 mV
Точность ALC OFF: 10 % × установленное напряжение ± 2 mV
Точность ALC ON: 6 % × установленное напряжение ± 2 mV
Диапазон тестового тока: 200 μA – 20 mA rms
Минимальное разрешение по току: 10 μA
Точность тока ALC OFF: 10 % × установленный ток ± 20 μA
Постоянный тестовый сигнал: 1 V (фиксированный)
Выходная импеданс: 25 Ω или 100 Ω (переключаемая)
Время измерения (наименьшее): < 3 ms

Измеряемые параметры и диапазоны отображения
|Z| : 0.000 m - 9999.99 M
R, X : ±0.000 mΩ - 9999.99 MΩ
|Y| : 0.00000 μS - 999.999 kS
G, B : ±0.00000 μS - 999.999 kS
θ (RAD): ±0.00000 - 3.14159
θ (DEG): ±0.000° - 180.000°
Cs, Cp: ±0.00000 pF - 9999.99 F
Ls, Lp: ±0.00 nH - 9999.99 kH
D: 0.00000 - 9999.99
Q: 0.00 - 9999.99
Δ: ±0.00% - 9999.99%
Rdc: 0.00 m - 99.9999 MΩ
εr', εr'': 0 - 100000
μr', μr'': 0 - 100000

Области применения
Профессиональный анализатор импеданса для характеристизации электронных компонентов, схем и диэлектрических материалов (включая биологические ткани, пищевые и геологические образцы). Подходит для НИОКР, лабораторных исследований и производственного тестирования.

Технические характеристики

• Серия: DX6630 (модели: DX6630-1 / -3 / -5 / -10 / -20 / -30)
• Базовая точность измерения импеданса: ±0,05 %
• Минимальное разрешение по напряжению: 1 mV; минимальное разрешение по току: 10 μA
• Выходная импеданс: 25 Ω / 100 Ω (переключаемая)
• Время измерения (наименьшее): < 3 ms
• Дисплей: 7-дюймовый TFT цветной (800 × 480)
• Интерфейсы: RS-232, GPIB, Handler, LAN, USB Host/Device
• Питание: 90–264 Vac, 47–63 Hz, макс. 30 W
• Габариты: 336 × 147 × 340 мм; Вес: 3 кг
