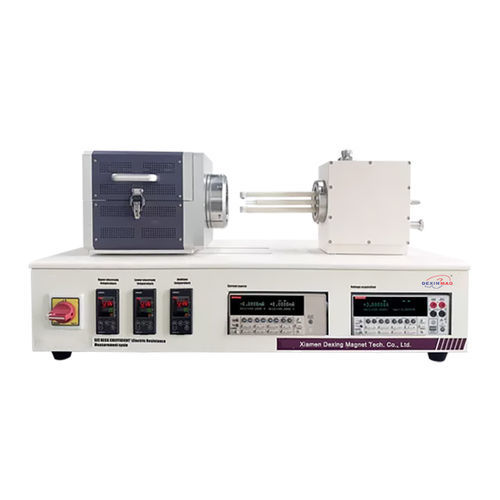

Испытательная система удельное сопротивление DXHCR1100

для процессадля полупроводниковдля топливного элемента

Обзор продукта
Приборы Dexinmag измеряют термоэлектрические взаимодействия (эффекты Зеебека, Пельтье, Томсона), одновременно определяя коэффициент Зеебека и удельное сопротивление от комнатной температуры (RT) до 1500°C. Термопроводность (коэффициент Зеебека) выражается в V/K и зависит от температуры. Платформа DXHCR1100 поддерживает управляемые атмосферы и разные формы образцов для НИОКР и контроля качества.

Области применения

• Разработка термоэлектрических материалов: измерение коэффициента Зеебека и электрической проводимости полупроводников, скуаттерудитов и других TE‑материалов; расчет ZT и оценка при высоких температурах до 1500°C или в контролируемых атмосферах (вакуум/восстановительная/окислительная).
• Характеризация электронных и функциональных материалов: исследования электрического транспорта в тонких полупроводниковых пленках, проводящих полимерах и оксидах металлов; кривые «сопротивление‑температура» для ВТ‑сверхпроводников и керамических композитов.
• Материалы и устройства для энергетики: анализ удельного сопротивления и контактных/интерфейсных свойств электродов литий‑ионных батарей и твердых электролитов; тестирование проводимости катализаторов для топливных элементов в различных атмосферах.
• Промышленный контроль и оптимизация процессов: термоэлектрические испытания сплавов, керамики и углеродных материалов для управления спеканием; оценка высокотемпературных и коррозионностойких покрытий.
• Академические исследования и стандартизованные испытания: платформа подходит для университетов, научных институтов и испытаний по стандартам (например, ASTM E1225).

Функции тестирования

• Интегрированное интеллектуальное ПО для измерений (Windows 10/11) обеспечивает автоматическое возбуждение, сбор данных, обработку в реальном времени и экспорт результатов.
• Редактирование шаблонов и минимальный ввод параметров для воспроизводимых процедур измерения.
• Измерение и анализ в реальном времени, сравнение до 32 кривых, вычитание и наложение кривых.
• Продвинутые инструменты анализа: масштабирование кривых, первая/вторая производная, многопиковый анализ и поддержка дополнительных методов (DSC, TG, TMA, DIL).
• Многоточечная температурная калибровка и процедуры энтальпии/теплового потока Cp; импорт/экспорт ASCII и экспорт в MS Excel.
• Секвенирование управления сигналами и поддержка длительных экспериментов.

Преимущества продукта

• Широкий температурный диапазон и управляемые атмосферы: RT до 800/1100/1500°C (опции); совместим с инертными, окисляющими, восстановительными атмосферой и вакуумом.
• Высокая точность и интегрированные режимы измерения: диапазон Seebeck 1–2500 μV/K (точность ±7%, повторяемость ±3%); электрическая проводимость 0,01–2×10⁵ S/cm (точность ±5–8%, воспроизводимость ±3%). Методы измерения: статический DC для Seebeck, четырехзондовый для сопротивления.
• Гибкая работа с образцами: поддерживает цилиндры (φ6 мм × 23 мм), призмы (2–5 мм ширина × 23 мм) и диски (10 / 12.7 / 25.4 мм); регулируемые расстояния между зондами 4/6/8 мм и зажим «сэндвич».
• Долговременная стабильность и возможность высокотемпературных длительных испытаний: блок питания 0–1 A со стабильным выходом; электроды из никеля (−100–500°C) или платины (−100–1500°C); термопары типов K/S/C и замкнутый температурный контроль.

Технические характеристики продукта

• Модель: DXHCR1100
• Температурный диапазон: RT до 800/1100/1500°C (конфигурируемый)
• Принципы измерения: Seebeck — статический DC; Удельное сопротивление — четырехзондовый метод
• Атмосферы: инертная, окисляющая, восстановительная, вакуум
• Держатель образца: зажим‑сэндвич между двумя электродами
• Поддерживаемые размеры образцов: цилиндр φ6×23 мм; призма 2–5 мм × 23 мм; диски 10 / 12.7 / 25.4 мм
• Регулируемое расстояние между зондами: 4 / 6 / 8 мм
• Диапазон Seebeck: 1–2500 μV/K (±7% точность, ±3% повторяемость)
• Диапазон электропроводности: 0,01–2×10⁵ S/cm (±5–8% точность, ±3% воспроизводимость)
• Блок питания: 0–1 A (стабильный выход)
• Материал электродов: никель (−100 до 500°C) / платина (−100 до +1500°C)
• Термопары: типы K / S / C
