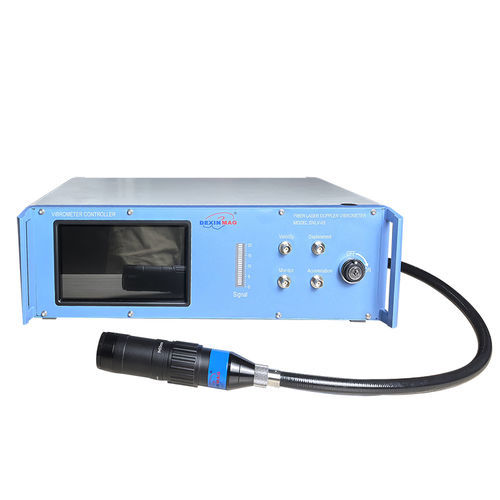

Виброметр лазер с эффектом Доплера DXLV-03

DXLV-03 — волоконный лазерный доплеровский виброметр для бесконтактного высокоразрешающего измерения смещений и скоростей вибрации, рассчитан на исследовательские и инженерные испытательные установки.

Ключевые особенности:

• Бесконтактное измерение с высокой пространственной и дисперсионной разрешающей способностью
• Компактная интегрированная волоконная конструкция с высокой помехоустойчивостью
• Не зависит от окружающего освещения и цвета образца
• Коаксиальная передача/приём — отсутствие мёртвых зон измерения
• Частота дискретизации датчика до 5 MHz
• Иммунитет к аномальным световым условиям > 60 000 lux

Примеры применения:

• Виброметр + термокамера с блоком переменной температуры

  • Регулируемый ход электрода ≥ 3 мм, разрешение 0,01 мм
  • Размер образца < 30 мм
  • Испытательное напряжение в камере ≥ 10 кВ
  • Диапазон нагрева: от комнатной температуры до 250℃
  • Импортный брендовый температурный контроллер
  • Защита от превышения температуры и тока
• Виброметр + термокамера для высоких температур

  • Регулируемый ход электрода ≥ 3 мм, разрешение 0,01 мм
  • Размер образца < 30 мм
  • Испытательное напряжение в камере ≥ 10 кВ
  • Диапазон нагрева: от комнатной температуры до 800℃
  • Импортный брендовый температурный контроллер
  • Защита от превышения температуры и тока
• Виброметр + стенд для высоких и низких температур

  • Подходит для измерения деформации и вибрации приборов и массивных материалов
  • Размер образца < 40 мм
  • Испытательное напряжение в камере ≥ 2 кВ
  • Диапазон нагрева/охлаждения: -196℃ до 250℃
  • Импортный брендовый температурный контроллер
  • Защита от превышения температуры и тока
• Виброметр + испытательная оснастка для тонкопленочной консольной балки

  • Используется с тестами тонкоплёночной пьезоэлектрики (E31) для измерения пьезоэлектрических коэффициентов (E31, D31, D33, E33) и толщинного смещения в зависимости от напряжения
  • Высокоскоростное измерение изгиба консоли-основания при приложенном напряжении

Технические характеристики:

• Модель: DXLV-03 (Волоконный лазерный доплеровский виброметр)
• Оптоэлектронная интегрированная чип‑технология
• Частота дискретизации датчика: 5 MHz
• Разрешение по смещению: 0,01 nm
• Длина волны измерительного лазера: 1310 nm
• Диапазон измеряемых частот: DC — 2,5 MHz
• Точность частоты вибраций: 0,02 %
• Диапазон скоростей вибрации: 4,5 m/s (стандарт); версия высокой скорости до 20 m/s
• Аналоговый выход: ±5 V
• ПО: интерфейс необработанных данных и SDK для интеграции и разработки
• Питание: 12 V DC; потребление: 4 W
• Иммунитет: выдерживает аномальные световые помехи > 60 000 lux
